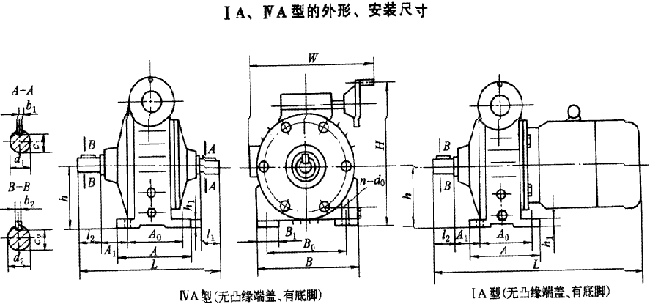

表15-3-5                                                                    /mm

機(jī)座號(hào)	安裝尺寸																外形尺寸
	h	A0	A1	B0	B1	h1	n	d0	輸入軸				輸出軸				A	B	W	H	L
									d1	b1	c1	l1	d2	b2	c2	l2					雙軸型	直聯(lián)型
001	80	100	22	125	30	12	4	10	11	4	8.5	23	14	5	11	30	125	160	225	200	170	290
002	90		28	140	35													180	245	220	195	300
004	100	112	36	160		16		12	14	5	11	30					145	200	280	245	220	395
007	112	140	40	190	40				19	6	15.5	40	19	6	15.5	40	170	225	325	280	264	435
015	140	178		216	55	20			24	8	20	50	24	8	20	50	195	260	360	320	315	485
																						510
022	160	210	45	254	60			15	28		24	60	28		24	60	260	310	400	380	370	595
040	180	241		279	70												295	360	430		390	625
075	200	267	50	318	80	30		19	38	10	33	80	38	10	33	80	335	400	480	490	520	725
																						765
150	225	356	56	356					42	12	37	110	42	12	37	110	435	455	540		690	960
																						1000
220	250	349	70	406	90	35		24	—	—	—	—	48	14	42.5			490	630	620	—	1025
																						1065
