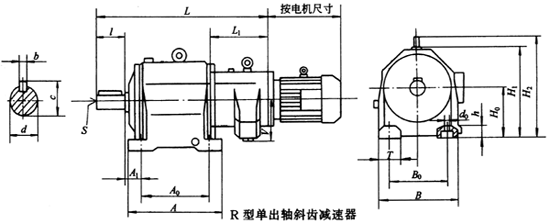

R型單出軸斜齒速器主要尺寸                              / mm

型號(hào)	安 裝 尺 寸					軸 伸 尺 寸					外 形 尺 寸
	H0	A0	B0	A1	d0	d	b	c	l	S	L	L1	A	B	H1	T	h	H2	V
R6...R4.	115	165	135	30	14	30k6	8	33	60	M8	477	197	200	190	206	55	25	—	91
R7...R4..	140	205	170	35	18	40k6	12	43	80	M10	527	197	245	230	251	60	30	287	91
R8...R6..	180	260	215	40	18	50k6	14	53.5	100	M12	647	237	310	290	316	75	45	361	118
R9...R6	225	310	250	60	22	60m6	18	64	120	M12	707	237	365	340	386	90	55	431	118
R10...R7..	250	370	290	45	26	70m6	20	74.5	140	M12	852	262	440	400	437	110	65	500	142
R133R7..	265	410	340	50	33	90m6	25	95	170	M16	942	262	490	450	482	110	70	564	142
R133R82	265	410	340	50	33	90m6	25	95	170	M16	1000	320	490	450	482	110	70	564	183
R143R7..	300	500	380	50	39	100m6	28	106	210	M20	1067	262	590	530	548	150	80	622	142
R143R82	300	500	380	50	39	100m6	28	106	210	M20	1125	320	590	530	548	150	80	622	183
R152R9..	375	510	500	60	39	120m6	32	127	210	M24	1190	365	600	660	672	160	100	763	225
