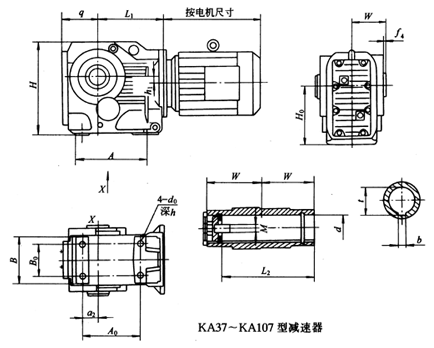

KA37～KA107型減速器主要尺寸                             /mm

型號(hào)	安 裝 尺 寸				軸 伸 尺 寸				外 形 尺 寸
	H0	B0 a2	A0	d0 h	d (H7)	b t	L2	M	B	q L1	H	W f4	h1 A
KA37	100	60 35	117	M10 20	30	8 33.3	107	用   戶   自   配	95	71 198	165	60 2.5	7 147
KA47	112	70 40	140	M10 20	35	10 38.3	130		108	77 238	185	75 3	6.3 170
KA67	140	88 42	152	M12 25	40	12 43.3	156		124	94 251	226	90 3.5	20 182
KA77	180	102 48	170	M16 32	50	14 53.8	183		146	109 296	286	105 4	31.3 204
KA87	212	118 65	225	M16 32	60	18 64.4	210		190	132 352	338	120 4	25.9 275
KA97	265	160 83	248	M20 36	70	20 74.9	270		240	158 362	414	150 4	32.3 298
KA107	315	190 100	290	M24 44	90	25 95.4	310		266	196 448	505	175 2.5	31.3 370
