MB-Y-SA型減速機的外型與主要尺寸 |
 |
| |
詳細介紹： |
發布時間：2006/4/22 16:34:49 |
|
| |

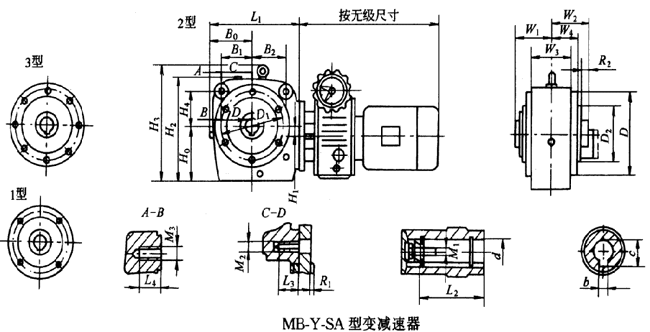

MB-Y-SA型減速機的外型與主要尺寸
|
型 號 |
安 裝 尺 寸 |
|
H0 |
D1 |
M2 |
L3 |
D2
（h7） |
R1 |
H4 |
B1 |
B2 |
M3 |
L4 |
R2 |
|
SA32 |
80 |
95 |
M6 |
8 |
80 |
3 |
50 |
50 |
60 |
M10 |
15 |
3 |
|
SA42 |
100 |
115 |
M8 |
12 |
95 |
3 |
60 |
60 |
70 |
M12 |
20 |
4.5 |
|
SA52 |
112 |
130 |
M8 |
12 |
110 |
3.5 |
70 |
70 |
80 |
M12 |
20 |
5 |
|
SA62 |
145 |
165 |
M10 |
16 |
130 |
3.5 |
85 |
85 |
100 |
M16 |
25 |
4 |
|
SA72 |
180 |
215 |
M12 |
18 |
180 |
4 |
105 |
105 |
115 |
M20 |
30 |
5.5 |
|
SA82 |
232 |
265 |
M12 |
20 |
230 |
4 |
120 |
120 |
120 |
M24 |
36 |
5 |
|
SA92 |
285 |
350 |
M16 |
26 |
300 |
5 |
160 |
160 |
160 |
M30 |
45 |
6 |
|
型號 |
軸 伸 尺 寸 |
外 形 尺 寸 |
備注 |
|
d
(H7) |
b |
c |
L2 |
M1 |
L1 |
D |
B0 |
W1 |
W2 |
W3 |
W4 |
H1 |
H2 |
H3 |
|
SF32 |
20 |
6 |
22.8 |
104 |
M6 |
150 |
112 |
63 |
63 |
60 |
103 |
57 |
3 |
143 |
— |
1型 |
|
SF42 |
25 |
8 |
28.3 |
122 |
M10 |
197 |
135 |
83 |
72 |
70 |
103 |
63 |
7 |
179 |
— |
1型 |
|
30 |
8 |
33.3 |
|
SF52 |
30 |
8 |
33.3 |
127 |
M12 |
208 |
152 |
91 |
75 |
73 |
103 |
63 |
12 |
204 |
— |
2型 |
|
35 |
10 |
38.3 |
|
SF62 |
40 |
12 |
43.3 |
156 |
M16 |
253 |
192 |
108 |
93 |
90 |
135 |
81 |
18 |
257 |
295 |
2型 |
|
45 |
14 |
48.8 |
|
SF72 |
50 |
14 |
53.8 |
188 |
M20 |
315 |
243 |
132 |
112 |
109 |
161 |
98 |
29 |
321 |
358 |
2型 |
|
60 |
18 |
64.4 |
|
SF82 |
60 |
18 |
64.4 |
220 |
M20 |
365 |
292 |
156 |
129 |
125 |
171 |
104 |
30 |
385 |
444 |
3型 |
|
70 |
20 |
74.9 |
|
SF92 |
70 |
20 |
74.9 |
265 |
M24 |
458 |
384 |
202 |
154 |
150 |
207 |
125 |
55 |
490 |
554 |
3型 |
|
|
|
|
