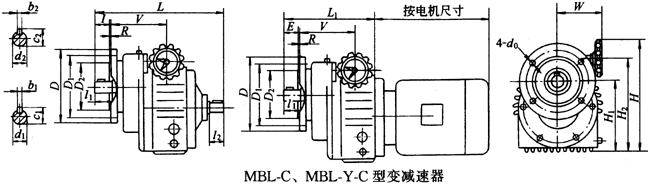

MBL-C、MBL-Y-C型變減速器主要尺寸                                   /mm

型號(hào)	安 裝 尺 寸					輸 出 軸				輸 入 軸				外 形 尺 寸
	D1	D2	E	R	d0	d1	b1	c1	l1	d2	b2	c2	l2	H1	H2	H	D	V	W	L	L1
MB02-C	130	110	30	3.5	10	20js6	6	22.5	30	14js6	5	16	25	120	154	204	160	134	100	260	195
MB04-C	130	110	30	3.5	10	20js6	6	22.5	30	14js6	5	16	30	125	169	219	160	135	111	277	201
MB07-C	165	130	35	3.5	12	28js6	8	31	35	19js6	6	21.5	30	166	208	258	200	151	128	305	240
MB15-C	165	130	45	4	12	30js6	8	33	45	24js6	8	27	40	166	208	258	200	153	128	322	252
MB22-C	215	180	60	4	15	40k6	12	43	60	24js6	8	27	50	230	293	340	250	208	157	460	340
MB40-C	215	180	60	4	15	40k6	12	43	60	24js6	8	27	50	230	293	340	250	208	157	460	340
MB55-C	265	230	82	5	15	50k6	14	53.5	82	32k6	10	35	60	320	382	460	300	320	186	570	462
MB75-C	265	230	82	5	15	50k6	14	53.5	82	32k6	10	35	60	320	382	460	300	320	186	570	462
