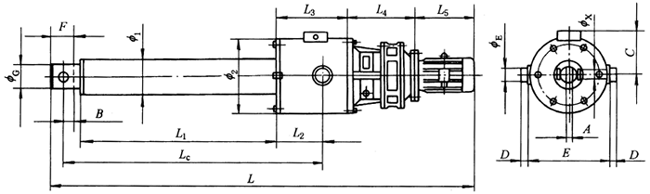

主要尺寸表                   /mm

型號	行程S	L	Lc	L1	L2	L3	L4	L5	φx	φc	φ1	φ2	φE	A	B	C	D	E	F
DTT40-V-S	400~1600	466+S+L4+L5	311+S	126+S	120	245	按 配 套 減 速 器 確 定	按 配 套 電 動 機 確 定	30	75	108	204	35	25	40	157	25	224	70
DTT63-V-S	400~1600	466+S+L4+L5	311+S	126+S	120	245			30	75	108	204	35	25	40	157	25	224	70
DTT100-V-S	500~2000	549+S+L4+L5	373+S	160+S	128	264			40	95	140	268	40	30	53	192	30	288	93
DTT160-V-S	500~2000	651+S+L4+L5	438+S	188+S	154	322			45	109	159	310	45	36	60	215	32	330	105
DTT250-V-S	600~2500	708+S+L4+L5	489+S	225+S	158	327			50	122	180	350	60	40	66	236	45	370	116
DTT400-V-S	600~3000	882+S+L4+L5	592+S	249+S	216	446			60	140	219	410	70	46	80	267	52	440	140
DTT630-V-S	600~4000	1127+S+L4+L5	773+S	345+S	257	531			80	195	273	530	90	66	106	328	68	560	186
DTT1000-V-S	600~5000	1444+S+L4+L5	988+S	443+S	334	690			100	236	325	710	120	80	133	419	90	740	233
