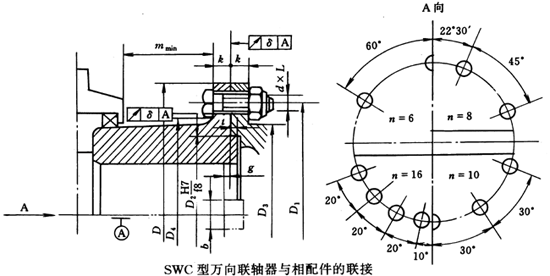

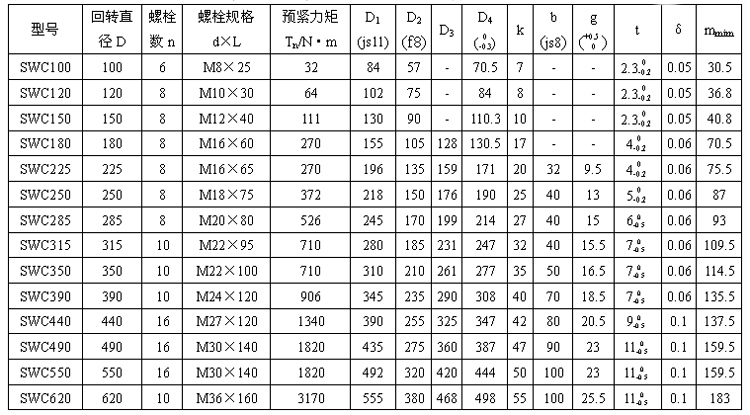

SWC型萬向聯軸器通過高強度螺栓及螺母把兩端的法蘭聯接在其他配件上。大規格SWC型萬向聯軸器是通過端面齒、高強度螺栓及螺母把兩端的法蘭聯接在其他配件上。

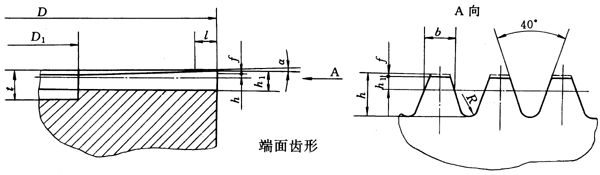

端面齒形尺寸及螺栓預緊力矩（JB/T5513-91）/mm

型號 回轉直 徑D 螺栓 數n 螺栓規格 d×L 預緊力矩 Tn/N·m 齒數Z b h h1 f R l t D­­­1 α SWC680 680 24 M24×140 850 120 8.909 4.734 12.452 0.29 2.5 10 14 550 1°40′ SWC780 780 24 M30×160 1700 144 8.513 3.961 11.366 0.52 2.5 15 13 640 2° SWC840 840 24 M36×180 2960 144 9.168 4.861 13.166 0.52 2.5 15 15 710 2° SWC920 920 24 M36×200 2960 144 10.042 6.061 15.566 0.52 2.5 15 17 760 2° SWC1000 1000 20 M48×240 7160 180 8.73 4.059 11.961 0.72 2.5 15 13 840 2°44′43″ SWC1100 1100 20 M48×260 7160 180 9.603 5.258 14.36 0.72 2.5 15 16 920 2°44′43″ SWC1200 1200 20 M56×280 11500 180 10.476 6.457 16.578 0.72 2.5 15 18 1000 2°44′43″
