| DYT電液推桿外形尺寸

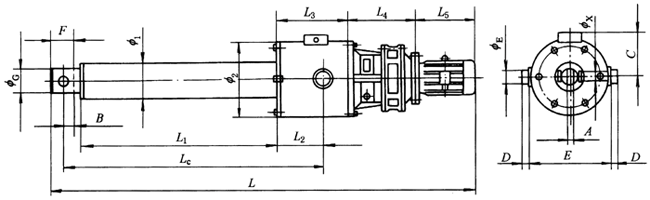

外形及安裝尺寸 /mm
|
型號 |
H |
L |
L1 |
L2 |
LA |
LE |
φ2 |
φ3 |
KK |
|
C |
J |
C |
J |
C |
J |
C |
J |
C |
J |
C |
J |
C |
J |
C |
J |
C |
|
DYT2500～7000 |
200 |
1090 |
645 |
790 |
210 |
400 |
260 |
170 |
170 |
240 |
240 |
160 |
160 |
30 |
30 |
M24×1.5 |
M24×1.5 |
|
DYT7000～14000 |
230 |
1090 |
685 |
790 |
260 |
400 |
330 |
230 |
230 |
300 |
300 |
220 |
220 |
30 |
30 |
M27×2 |
M27×2 |
|
DYT14000～21000 |
230 |
1300 |
685 |
900 |
260 |
450 |
330 |
230 |
230 |
300 |
300 |
220 |
220 |
35 |
35 |
M27×2 |
M27×2 |
|
DYT21000～40000 |
250 |
1400 |
750 |
1000 |
260 |
500 |
300 |
315 |
315 |
390 |
390 |
300 |
300 |
35 |
35 |
M33×2 |
M33×2 |
|
DYT40000～70000 |
270 |
1500 |
750 |
1050 |
270 |
550 |
340 |
315 |
315 |
390 |
390 |
300 |
300 |
40 |
40 |
M42×2 |
M42×2 |
|
DYT70000～150000 |
380 |
1700 |
820 |
1200 |
300 |
650 |
360 |
345 |
345 |
450 |
450 |
330 |
330 |
55 |
55 |
M60×2.5 |
M60×2.5 |
注：1.表中型號后的數字表示推力范圍（單位為N）。
2.用戶按型號表示方法，標明使用要求或在型號外另加說明。電動機由生產廠配套，電動機為Y系列或YB系列電壓380V，功率范圍0.55～11kW。 |
