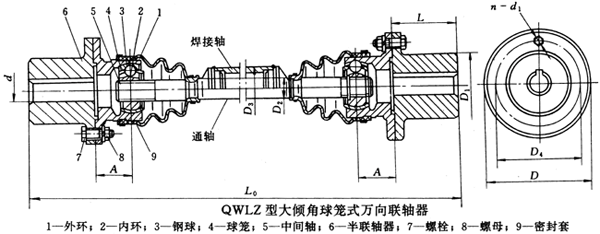

型號	公稱轉矩 Tn/N·m	許用最大軸傾 角βmax/(°)		軸孔直徑 d(H7)	軸孔長度 L		D	L0­min		總長伸縮量△L0		A	D1	D2	D3	D­4
										≤150	＞150～250
		靜止時	工作時		Y	J		通軸	焊接軸
QWLZ1	180	35	25	25	62	44	118	328	633	±10	+10 -5	40	70	20	50	94
				28
				30	82	60
				32
				35
				38	112	84
				40
				45
QWLZ2	355	35	25	32	82	60	136	410	670	±10	+10 -5	46	80	30	50	108
				35
				38	112	84
				40
				45
				50
QWLZ3	800	35	25	45	112	84	179	543	823	±10	±10	55	110	31.5	60	145
				48
				50
				55
				56
				60	142	107
				63
				65
				70
QWLZ4	1400	35	25	55	112	84	192	643	953	±10	±10	76	125	44.5	76	160
				56
				60	142	107
				63
				65
				70
				71
				75
				80	172	132
QWLZ5	2240	35	25	63	142	107	215	684	1099	±10	±15	83	140	50	89	178
				65
				70
				71
				75
				80	172	132
				85
				90
QWLZ6	3150	35	25	71	142	107	250	754	1119	±10	±15	95	160	57.5	102	205
				75
				80	172	132
				85
				90
				95
				100	212	167
QWLZ7	4500	35	25	80	172	132	265	844	1169	±10	±15	105	175	63	102	220
				85
				90
				95
				100	212	167
				110

    注：1.公稱轉矩為轉速n=100r/min，β=0°軸傾角時計算值。

          2.在起動、制動時產生的短時過載轉矩允許值[T_max]=3T_n，時間不超過5s。
