CCWS100-CCWS500、型低速級蝸桿在蝸輪之側的雙級蝸桿減速機的裝配形式與主要尺寸（JB/T7008-1993）

詳細介紹：

發布時間：2006/5/2 16:01:18

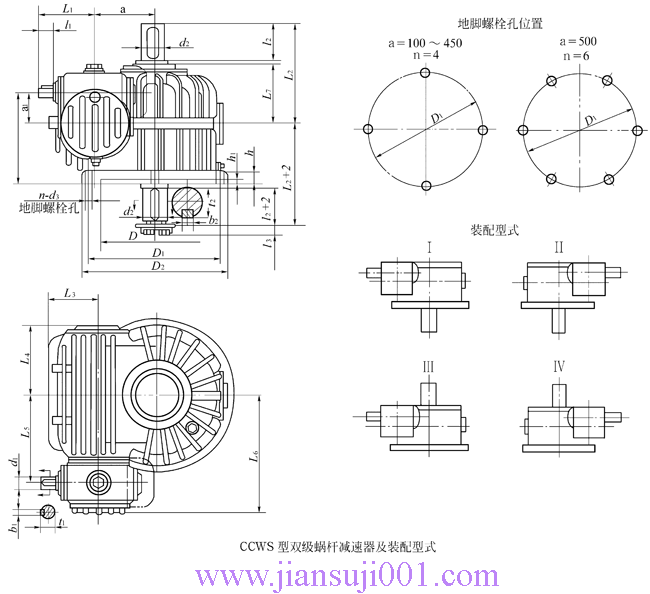

CCWS100-CCWS500、型低速級蝸桿在蝸輪之側的雙級蝸桿減速器的裝配形式與主要尺寸

CCWS100型低速級蝸桿在蝸輪之側的雙級蝸桿減速器的裝配形式與主要尺寸（JB/T7008-1993）

型號\尺寸	a	a₁	D	D₁	D₂	L₃	L₄	L₅	L₆	L₇	h	h₁	i≤400
型號\尺寸	a	a₁	D	D₁	D₂	L₃	L₄	L₅	L₆	L₇	h	h₁	d₁	l₁	b₁	t₁	L₁
CCWS100	100	63	190	240	270	105	133	180	250	122	28	5	19j6	28	6	21.5	128
CCWS125	125	63	230	280	320	115	153	200	270	134	32	8	19j6	28	6	21.5	128
CCWS160	160	80	300	365	400	138	186	235	317	157	32	8	24j6	36	8	27	151
CCWS200	200	100	370	435	480	165	235	300	400	181	38	8	28j6	42	8	31	182
CCWS250	250	125	470	540	600	191	285	370	485	210	40	8	32k6	58	10	35	218
CCWS315	315	160	605	700	760	215	352	455	600	243	50	10	42k6	82	12	45	277
CCWS355	355	160	700	805	880	217	397	500	645	256	55	10	42k6	82	12	45	277
CCWS400	400	200	768	875	950	228	429	545	705	278	60	10	48k6	82	14	51.5	324
CCWU450	450	200	875	990	1070	275	484	597	757	300	65	10	48k6	82	14	51.5	324
CCWU500	500	250	1000	1100	1180	280	549	695	890	344	75	10	55m6	82	16	59	380

型號\尺寸	i≥500					d₂	l₂	b₂	t₂	L₂	l₃	H	d₃	質量m/kg
型號\尺寸	d₁	l₁	b₁	t₁	L₁	d₂	l₂	b₂	t₂	L₂	l₃	H	d₃	質量m/kg
CCWS100	19j6	28	6	21.5	128	48k6	82	14	51.5	212	11	195	14．5	80
CCWS125	19j6	28	6	21.5	128	55m6	82	16	59	222	14	195	14．5	105
CCWS160	24j6	36	8	27	151	65m6	105	18	69	270	15	240	18．5	165
CCWS200	24j6	36	8	27	176	80m6	130	22	85	325	17	290	18．5	305
CCWS250	28j6	42	8	31	202	100m6	165	28	106	385	17	337	24	460
CCWS315	32k6	58	10	35	253	120m6	165	32	127	420	17	410	28	830
CCWS355	32k6	58	10	35	253	130m6	200	32	137	470	17	425	35	1010
CCWS400	38k6	58	10	41	300	150m6	200	36	158	490	24	465	35	1350
CCWU450	38k6	58	10	41	300	170m6	240	40	179	560	24	515	42	1800
CCWU500	42k6	82	12	45	380	190m6	280	45	200	640	24	625	35	2440
