當前位置：減速機首頁 >> 產品大全 >> 減速電機 >> TF系列平行軸斜齒輪減速機 >> TFF38、TFAF38、TFF48、TFAF48、TFF58、TFAF58、TFF68、TFAF68、TFF78、TFAF78、TFF88、TFAF88、TFF98、TFAF98、TFF108、TFAF108、TFF128、TFAF128、TFF158、TFAF158、系列平行軸斜齒輪減速機的安裝尺寸

　TF系列平行軸斜齒輪減速機在線購買

　本產品詳細參數

TFF38、TFAF38、TFF48、TFAF48、TFF58、TFAF58、TFF68、TFAF68、TFF78、TFAF78、TFF88、TFAF88、TFF98、TFAF98、TFF108、TFAF108、TFF128、TFAF128、TFF158、TFAF158、系列平行軸斜齒輪減速機的安裝尺寸

詳細介紹：

發布時間：2006/5/26 16:59:47

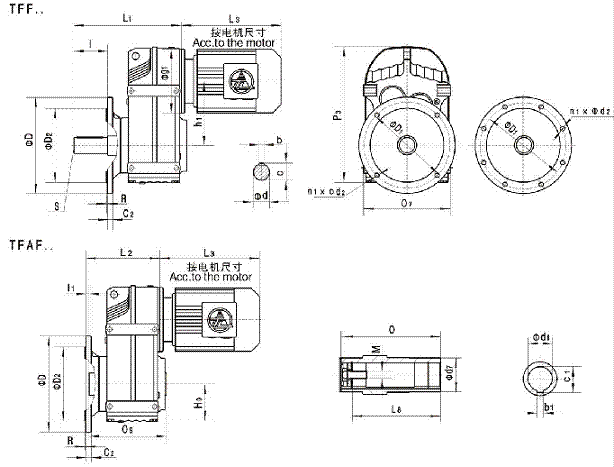

TF系列平行軸斜齒輪減速機的安裝尺寸（型號為TFF、TFAF）

TFF、TFAF系列平行軸斜齒輪減速機的安裝尺寸

型號	安裝尺寸						軸伸尺寸				外形尺寸
型號	D₁	D₂	R	n₁	d₂	h₁	b	c	d	l	C₂	P₃	O₇	S	g₁	D	L₁
TFF38	130	110j6	3.5	4	9	112	8	28	25k6	50	10	252	165	M10	120	160	190
TFF48	165	130j6	3.5	4	11	128.1	8	33	30k6	60	12	269	180	M10	120	200	222
TFF58	215	180j6	4	4	13.5	136	10	38	35k6	70	15	317	200	M12	160	250	243
TFF68	215	180j6	4	4	13.5	159.5	12	43	40k6	80	15	343	212	M16	160	250	275
TFF78	265	230j6	4	4	13.5	200	14	53.5	50k6	100	16	426	270	M16	200	300	331
TFF88	300	250h6	5	4	17.5	246.7	18	64	60m6	120	18	531	330	M20	250	350	379
TFF98	400	350h6	5	8	17.5	285	20	74.5	70m6	140	22	623	400	M20	300	450	454
TFF108	400	350h6	5	8	17.5	332.4	25	95	90m6	170	22	717	450	M24	350	450	532
TFF128	500	450h6	5	8	17.5	382.6	28	116	110m6	210	25	856	530	M24	450	550	637
TFF158	600	550h6	6	8	22	447	32	127	120m6	210	28	1021	660	M24	550	660	725

型號	安裝尺寸								軸伸尺寸				外形尺寸
型號	H₀	D₂	D₁	R	L₈	n₁	d₂	M	C₁	d₁	l₁	b₁	c₂	D	L₂	O₉	O	d₇
TFAF38	76	110j6	130	3.5	105	4	9	M10×25	33.3	30H7	24	8	10	160	140	123	120	45
TFAF48	77	130j6	165	3.5	130	4	11	M10×25	38.3	35H7	25	10	12	200	162	153	150	50
TFAF58	93	180j6	215	4	142	4	13.5	M16×40	43.3	40H7	23.5	12	15	250	177	169	166	55
TFAF68	97	180j6	215	4	156	4	13.5	M16×40	43.3	40H7	23	12	15	250	195	183	180	55
TFAF78	121	230j6	265	4	183	4	13.5	M16×40	53.8	50H7	37	14	16	300	231	213	210	70
TFAF88	152	250h6	300	5	210	4	17.5	M20×50	64.4	60H7	30	18	18	350	259	243	240	85
TFAF98	178	350h6	400	5	270	8	17.5	M20×50	74.9	70H7	41.5	20	22	450	314	303	300	95
TFAF108	200	350h6	400	5	310	8	17.5	M24×60	95.4	90H7	41	25	22	450	362	353	350	120
TFAF128	236	450h6	500	5	370	8	17.5	M24×60	106.4	100H7	51	28	25	550	427	413	410	135
TFAF158	286	550h6	600	6	457	8	22	M24×60	127.4	120H7	60	32	28	660	521	503	500	155

◎ TF系列平行軸斜齒輪減速機相關參數列表
◎	TF系列平行軸斜齒輪減速機、輸入功率及許用轉矩
◎	TF38、TFA38、TF48、TFA48、TF58、TFA58、TF68、TFA68、TF78、TFA78、TF88、TFA88、TF98、TFA98、TF108、TFA108、TF128、TFA128、TF158、TFA158、系列平行軸斜齒輪減速機的安裝尺寸
◎	TFAZ38、TFAZ48、TFAZ58、TFAZ68、TFAZ78、TFAZ88、TFAZ98、TFAZ108、TFAZ128、TFAZ158、系列平行軸斜齒輪減速機的安裝尺寸
◎	TFF38、TFAF38、TFF48、TFAF48、TFF58、TFAF58、TFF68、TFAF68、TFF78、TFAF78、TFF88、TFAF88、TFF98、TFAF98、TFF108、TFAF108、TFF128、TFAF128、TFF158、TFAF158、系列平行軸斜齒輪減速機的安裝尺寸
◎	TF系列平行軸斜齒輪減速機的安裝尺寸（型號為TF..S）
◎	TF系列平行軸斜齒輪減速機實體模型
