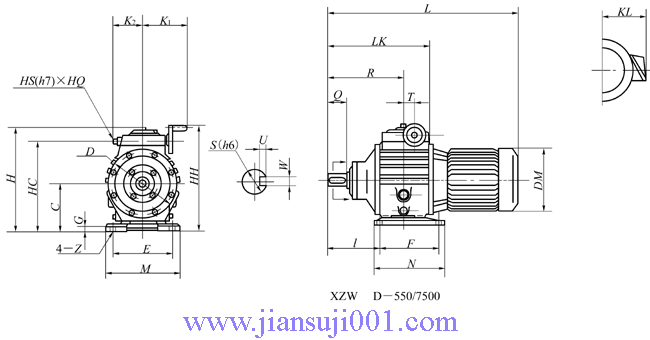

XZWD系列（電動機(jī)直聯(lián)型）外形及安裝尺寸      （mm）

代號	長			寬					高				地腳尺寸							輸出軸端尺寸			手輪尺寸		重量 /kg	油量 /L
型號	L	LK	R	D	K1	K2	DM	KL	HH	H	HC	C	N	F	I	M	E	G	Z	Q	S	W×U	T	HS×HQ
XZWD-550	525	234	169	200	110	72	175	150	270	260	230	115	190	160	88	160	130	15	9	34	24	8×4	26	10×15	35	0.8
XZWD-750	578	282	201	210	123	86	175	150	274	270	234	120	230	170	115	170	140	17	13	48	24	8×4	27	10×15	39	2.0
XZWD-1500	666	295	218	254	175	117	195	160	361	345	301	154	270	230	116	200	160	20	11	55	32	10×5	40.5	12×20	60	1.5
XZWD-2200	748	340	246	300	185	127	215	180	411	398	351	180	310	260	131	260	210	22	15	55	32	10×5	40.5	12×20	102	2.5
XZWD-3000	765	360	258	315	185	125	215	180	429	414	369	190	320	265	146	270	220	22	15	60	35	10×5	40.5	12×20	110	3.0
XZWD-4000	810	390	283	325	185	127	240	190	441	428	381	196	330	270	158	280	230	25	15	70	42	12×5	40.5	12×20	145	3.5
XZWD-5500	1014	619	360	410	241	162	275	210	530	514	455	235	425	375	205	340	290	30	19	101	55	16×6	60	25×32	290	5.0
XZWD-7500	1125	670	384	440	238	157	275	210	573	554	498	249	490	425	218	365	300	30	19	100	55	16×6	60	25×32	310	7.5
