JF系列減速機出軸的安裝與拆卸(GB10095-88)

詳細介紹：

發布時間：2006/6/6 10:31:21

1) 安裝

JF系列減速電機（GB10095-88）

(1) 空心軸 (2) 緊固螺栓 (3) 孔用擋圈 (4) 用戶設備軸

安裝結構尺寸扭距表

機型	DH7 m)	DK (mm)	LX⁺² (mm)	C7 (mm)	MS (Nm)
JFA..27	25	25	22	16	20
JFA..37	30	30	22	16	20
JFA..47	35	35	28	18	20
JFA..57 JFA..67	40	40	36	18	40
JFA..77	50	50	36	18	40
JFA..87	60	60	42	22	80
JFA..97	70	70	42	22	80
JFA..107	90	90	50	26	200
JFA..127	100	100	50	26	200
JFA..157	120	120	50	26	200

注：MS為螺栓扭緊力矩

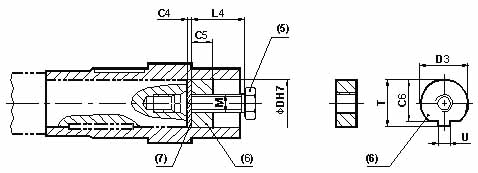

2) 拆卸

JF系列減速電機（GB10095-88）

(5) 拆卸螺栓 (6) 拆卸螺母 (7) 拆卸擋圈

拆卸結構尺寸表

機型	DH7 ( Mm)	M (mm)	C4 (mm)	C5 (mm)	C6 (mm)	U^-0.5 (mm)	T^-0.5 (mm)	D3^-0.5 (mm)	L₄ (mm)
JFA..27	25	M10	5	10	20	7.5	28	24.7	35
JFA..37	30	M10	5	10	25	7.5	33	29.7	35
JFA..47	35	M12	5	12	29	9.5	38	34.7	45
JFA..57 JFA..67	40	M16	5	12	34	11.5	41.9	39.7	50
JFA..77	50	M16	5	12	43.5	13.5	53.5	49.7	50
JFA..87	60	M20	5	16	56	17.5	64	59.7	60
JFA..97	70	M20	5	16	65.5	19.5	74.5	69.7	60
JFA..107	90	M24	5	20	80	24.5	95	89.7	70
JFA..127	100	M24	5	20	89	27.5	106	99.7	70
JFA..157	120	M24	5	20	107	31	127	119.7	70
