概述
YCJR系列齒輪減速三相異步電動機是參照JB/T6447-92標準設計、制造，并符合IEC標準的最新產品。它由拖動電動機與齒輪減速裝置藕合而成，具有結構緊湊、體積小、重量輕、噪聲低、振動小、效率高等特點，是理想的低速動力源。廣泛應用于冶金、礦山、輕工、化工、鋼鐵、水泥、紡織、印染、制糖、食品、橡膠、醫藥、包裝、建筑、起重運輸、農機等行業，并可供引進設備的配套與維修。
根據用戶需要，尚可配套多速、高效、直流等各類電動機，并可根據用戶要求，裝置直流電磁制動器或單向停止器以及各種編碼器等。
防護等級因所配電動機而異，可為IP44或IP54等，冷卻方法為IC0141。
本系列減速電動機齒輪的參數經優化設計，采用優質合金鋼經鍛造、制齒并賦予嚴格的熱處理；齒輪經瑞士REISHAUER公司的蝸桿砂輪磨齒機磨削加工，精度達GB/T10095.1～2-2001的5級。機座用高強度鑄鐵制成，有底腳、法蘭兩種結構，（可供底腳+法蘭結構）。
減速裝置的效率，在B3或B5安裝時，單級減速傳動不低于96%，兩級減速傳動不低于94%，三級減速傳動不低于92%。電動機的絕緣等級為B級，繞組及絕緣具有良好的電氣、機械、防潮性能及熱穩定性。
使用條件
環境溫度：在-15℃～+40℃條件下額定運行。
海 拔：不超過1000m
額定電壓：380V
額定頻率：50Hz
接 法：3kW及以下為Y，4kW及以上為△接法。
工作方式：連續（S1）
潤滑
減速電動機出廠前注入半流體鋰基減速機脂，注入量由安裝型式而定。更換時間為10000h。
選型指南
1、用戶可根據實際工作制和負載性質參照服役系數表選取服役系數。計算后確定減速電動機的功率與型號。
2、服役系數確定后選擇機座號滿足下面關系式：f×Ma≤[M]
[M]服役系數為1時許用扭矩
Ma輸出扭矩
f服役系數
服役系數表
|
每天工作時數 |
負載性質 |
|
均勻平穩 |
中等震動 |
嚴重沖擊 |
|
2小時 |
1.00
(1.00) |
1.00
(1.25) |
1.25
(1.50) |
|
10小時 |
1.00
(1.25) |
1.25
(1.50) |
1.50
(1.75) |
|
24小時 |
1.25
(1.50) |
1.50
(1.75) |
1.75
(2.00) |
選型參數表中Ma≥[M]時，服役系數小于1即（0.8<f<1），只有載荷平穩，無沖擊情況下每天工作2小時以內方可選用；每小時起動、停止次數在10次以上（在電機允許的范圍內），請使用括號內數值。
許用轉矩表
|
機型號 |
YCJR17 |
YCJR27 |
YCJR37 |
YCJR47 |
YCJR57 |
YCJR67 |
YCJR77 |
YCJR87 |
YCJR97 |
YCJR107 |
|
許用轉矩[M] |
78 |
120 |
184 |
276 |
414 |
552 |
754 |
1426 |
2760 |
3956 |
|
機型號 |
YCJR137 |
YCJR147 |
YCJR167 |
YCJRX57 |
YCJRX67 |
YCJRX77 |
YCJRX87 |
YCJRX97 |
YCJRX107 |
|
許用轉矩[M] |
7360 |
11960 |
16560 |
67 |
130 |
206 |
384 |
576 |
797 |

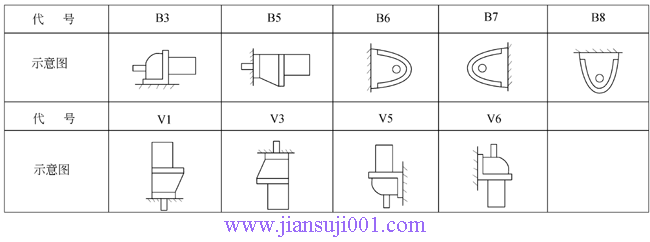

安裝型式

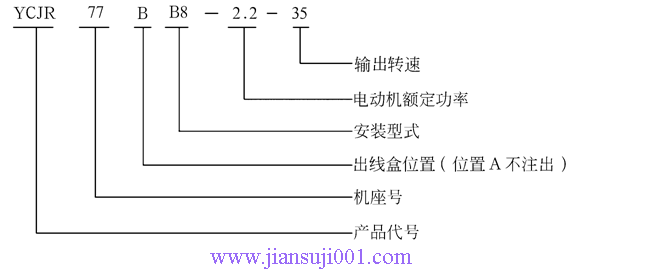

型號說明
