沖壓外圈滾針離合器是和中外星輪式超越離合器。滾針是鎖緊元件。它由薄壁沖壓外圈、保持架、鑲嵌于保持架中的異形彈簧和裝入保持架中鎖緊元件滾針組成的。異形彈簧使?jié)L針始終貼緊在沖壓外圈內徑偏心圓弧工作面上，又因滾針的質量很小，所以允許較高的轉換頻率，并且有高的反向鎖緊精度。常用于印刷機械、包裝機械、紡織機械、食品機械、家用電器、輕工機械及測試設備等。常轉矩0.34N·m～121N·m，適用于高轉速，一般為3900～34000r/min。選用這種離合器用戶自己配用的軸的硬度要達到HRC58～62，而且尺寸精度和形位公差要達到要求。

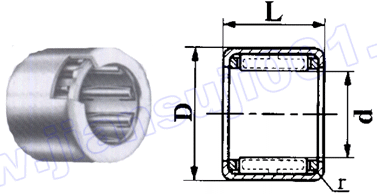

HF型超越離合器基本參數和主要尺寸 單位：mm
|
序號 |
型號 |
公稱轉矩
Tn
（N·m） |
極限轉速
n（r/min） |
外形尺寸 |
軸徑 |
質量
m
（g） |
|
軸 |
外圈 |
內徑d |
外徑D |
寬度L |
|
1 |
HF0406 |
0.34 |
34000 |
14000 |
4 |
8 |
6 |
4 |
1 |
|
2 |
HF0612 |
1.76 |
23000 |
13000 |
6 |
10 |
12 |
6 |
3 |
|
3 |
HF0812 |
3.15 |
17000 |
12000 |
8 |
12 |
12 |
8 |
3.5 |
|
4 |
HF1012 |
5.3 |
14000 |
11000 |
10 |
14 |
12 |
10 |
4 |
|
5 |
HF1216 |
12.2 |
11000 |
8000 |
12 |
18 |
16 |
12 |
11.6 |
|
6 |
HF1416 |
17.3 |
9500 |
8000 |
14 |
20 |
16 |
14 |
13 |
|
7 |
HF1616 |
20.5 |
8500 |
7500 |
16 |
22 |
16 |
16 |
14 |
|
8 |
HF1816 |
24.1 |
7500 |
7500 |
18 |
24 |
16 |
18 |
15.5 |
|
9 |
HF2016 |
28.5 |
7000 |
6500 |
20 |
26 |
16 |
20 |
17 |
|
10 |
HF2520 |
66 |
5500 |
5500 |
25 |
32 |
20 |
25 |
30.9 |
|
11 |
HF3020 |
90 |
4500 |
4500 |
30 |
37 |
20 |
30 |
36 |
|
12 |
HF3520 |
121 |
3900 |
3900 |
35 |
42 |
20 |
35 |
40 |
