根據使用系數，參考表1-11、1-12、1-13、1-14，表首“由公稱輸出轉速”縱列往下查閱，找得相等或接近的轉速，以及橫向查得上述選定的電機功率，即可查得機座規格。
根據使用需要，采用交流電動機直聯型，選TCJY系列；采用電磁制動交流電機直聯型，選TCJYJ系列；采用隔爆交流電機直聯型，選TCJYB系列。
表1-9使用系數K
|
驅動機型類 |
運行時間 |
|
≤8h |
>8-16h |
>16h |
|
均勻載荷 |
1.00
|
1.00
|
1.25
|
|
液體或半液體攪拌機 |
|
均勻負載的轉送機或升降機 |
|
不反向的洗衣機 |
|
離心泵和齒輪泵 |
|
中等沖擊載荷 |
1.00
|
1.25
|
1.50
|
|
濃度變化的攪拌機 |
|
不均勻負載的傳送機 |
|
換向式洗衣機 |
|
紙漿機和造紙機 |
|
混橡機和壓延機 |
|
重的沖擊載荷 |
|
壓磚機 |
1.25 |
1.50 |
2.00 |
|
往復式和振動式傳送機 |
|
壓碎機 |

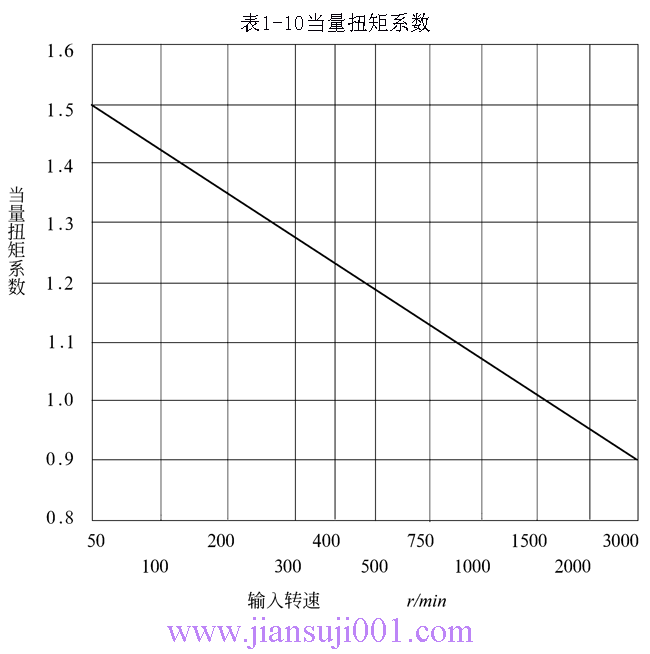

當量扭矩系數是減速機輸入速在50~300 r/min之間時,承載能力的調整,其它轉速時請與本廠技術部門聯系。
例1：
欲選一臺法蘭凸緣安裝的賀柱齒輪減速機，用于驅動螺旋式輸送機，均勻載荷，二班制工業，輸入功率4KW 時，轉速要求60r/min左右，減速機與輸送機采用柱銷式聯軸器連結。
（a）使用系數K
根據使用情況由表1-9查得K=1。
（b）電機功率
電機輸入功率為4KW，交流。
（c）機座選擇
根據使用系數K=1，查表1-11，由“公稱于輸出轉速”縱列往下查得63r/min橫向查閱電機功率為4KW時，機座規格為180S；查表1-3TJ180機座，公稱輸出速為63r/min時，其實際減速成比22.53,三級減速,查Y系列交流電動機4KW4極電機的額定轉速為1440r/min。
實際輸出轉速1400/22.35=63.9r/min。
（d）系列選擇
按要求選用TCJY系列。
（e）外加載荷
傳動休用聯軸器驅動，不需校對外加載荷 。
所選用減速機型號為TCJY180F-63S4、B5安裝。
例2：
有一臺不均勻負載的傾斜式傳送機，中等沖擊載荷，停機時有制動要求，三班運轉，輸入扭矩為1990N·M，輸入轉速為50 r/min，傳送機與減速機輸出端用一對1：2的鏈輪聯接，鏈距25.4mm,小鏈輪19齒,欲選用一臺電磁制動交流電機直聯型減速機,滿足上列傳動。
（a） 選用系數K
根據使用情況由表1-9查得K=1.5。
（b）電機功率
電機功率未知，按公式P=T*n/9550計算、轉動機所需機的功率=
選電機功率為11KW。
(c)機座選擇
根據使用系數K=1.5,查表1-13,由“公稱輸出轉速”縱列往下查得100r/min時，機座規格為250S；查得1-3，TCJ250機座，公稱輸出轉速為100r/min時，其實際減速比為14.52,三級減速,查Y系列交流電機11KW4極電機的額定轉速為1460r/min,實際輸入轉速
(d)系列選擇
按要求選用TCJYEJ系列。
（e）外加載荷
減速機輸出采用鏈傳動，按第4頁公式計算輸出上的徑向載荷，小鏈輪的分度圓半徑
查表1-7,TCJ250機座,輸出轉速為100r/min時,允許的最大徑向載荷 為1736Kgf,校核后獲得通過,所選用減速機型號為TCJYEJ250-100S、B3安裝。
上列的徑向載荷，按作用在輸出軸中間點計算，有偏離時應作換算。
