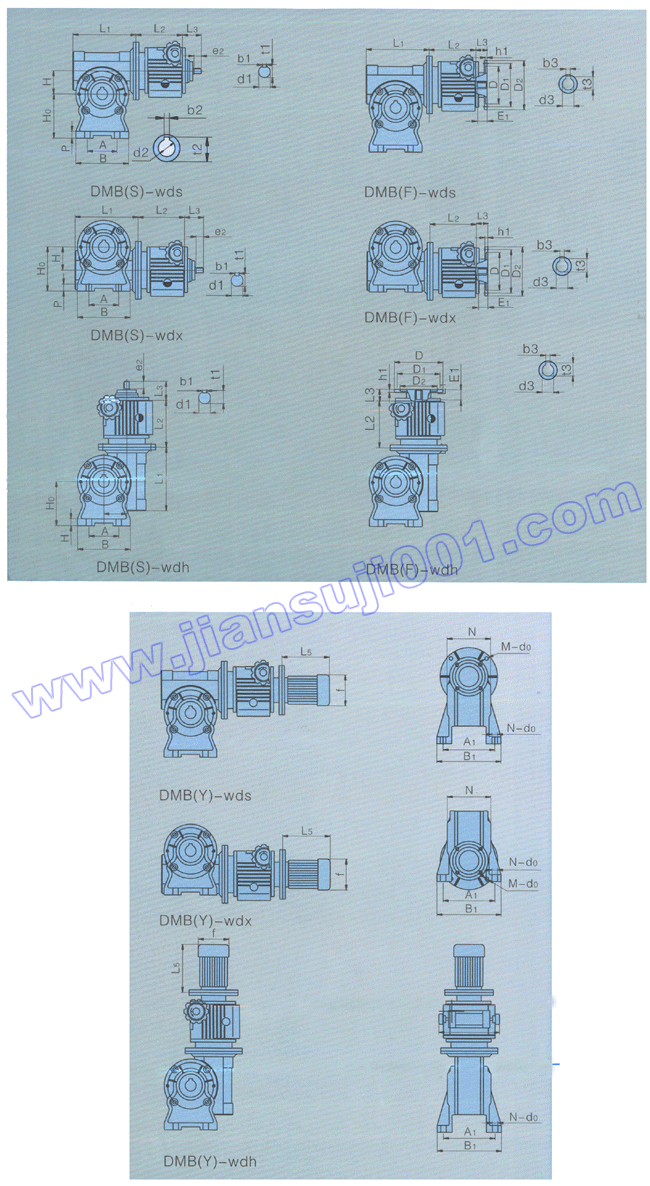

DMB-Wd外型及安裝尺寸 |
 |
| |
詳細介紹： |
發布時間：2007/12/17 10:51:35 |
|
| |
DMB-Wd外型及安裝尺寸
DMB-Wd外型及安裝尺寸
|
機型號 |
DMB系列無級尺寸 |
|
L2 |
L3 |
e2 |
d1 |
b1 |
t1 |
h1 |
E1 |
D |
D1 |
D2 |
d3 |
t3 |
b3 |
f |
L5 |
|
DMB02-Wd50 |
187 |
55 |
25 |
14 |
5 |
16 |
4 |
25 |
95 |
115 |
140 |
11 |
12.8 |
4 |
詳
見
電
機
一
覽
表 |
|
DMB02-Wd63 |
|
DMB04-Wd63 |
205 |
66 |
30 |
14 |
5 |
16 |
5 |
32 |
110 |
130 |
160 |
14 |
16.3 |
5 |
|
DMB04-Wd75 |
|
DMB07-Wd75 |
212 |
78 |
30 |
19 |
6 |
21.5 |
5 |
42 |
130 |
165 |
200 |
19 |
21.8 |
6 |
|
DMB07-Wd90 |
|
DMB015-Wd90 |
232 |
84 |
40 |
24 |
8 |
27 |
5 |
52 |
130 |
165 |
200 |
24 |
27.3 |
8 |
|
機型號 |
Wd系列蝸輪減速器尺寸 |
|
H |
H0 |
A |
A1 |
M～d0 |
n～d0 |
d2 |
t2 |
b2 |
B |
B1 |
P |
L1 |
N |
|
DMB02-Wd50 |
50 |
90 |
65 |
115 |
4～φ9 |
4～φ9.5 |
25 |
28.3 |
8 |
110 |
138 |
14 |
150 |
94 |
|
DMB02-Wd63 |
63 |
110 |
95 |
130 |
4～φ12 |
4～φ12 |
25 |
28.3 |
8 |
140 |
162 |
16 |
18 |
114 |
|
DMB04-Wd63 |
63 |
110 |
95 |
130 |
4～φ12 |
4～φ12 |
25 |
28.3 |
8 |
140 |
162 |
16 |
180 |
114 |
|
DMB04-Wd75 |
75 |
125 |
120 |
140 |
4～φ12 |
4～φ12 |
28 |
31.3 |
8 |
160 |
171 |
16 |
215 |
120 |
|
DMB07-Wd75 |
75 |
125 |
120 |
140 |
4～φ12 |
4～φ12 |
28 |
31.3 |
8 |
160 |
171 |
16 |
215 |
120 |
|
DMB07-Wd90 |
90 |
145 |
140 |
156 |
4～φ12 |
4～φ14 |
35 |
38.3 |
10 |
200 |
188 |
18 |
250 |
140 |
|
DMB015-Wd90 |
90 |
145 |
140 |
156 |
4～φ12 |
4～φ14 |
35 |
38.3 |
10 |
200 |
188 |
18 |
250 |
140 | |
|
|
|
