電機參數

名稱	極數	型號	功率 W	電壓 V	頻率 Hz	電流 A	啟動 轉矩	額定 轉矩	額定 轉速	電容

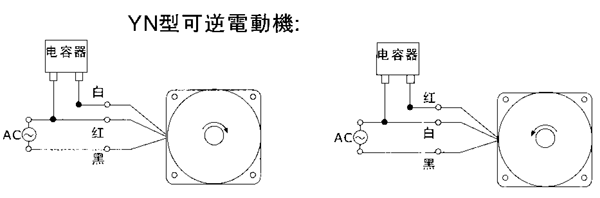

可逆電機	4	YN80-25	25	220	50	0.35	191	191	1250	2/450
		YN80-25	25	110	50/60	0.70	191	191/154	1250/1550	8/250
		YN80-40	40	220	50	0.45	305	305	1250	4/450
		YN80-40	40	110	50/60	0.90	305	305/246	1250/1550	16/250

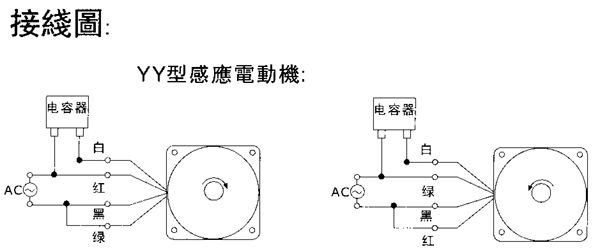

感應電機	4	YN80-25	25	220	50	0.30	108	191	1250	1.5/450
		YN80-25	25	110	50/60	0.60	108	191/154	1250/1550	6/250
		YN80-40	40	220	50	0.40	191	305	1250	3.5/450
		YN80-40	40	110	50/60	0.80	191	305/246	1250/1550	15/250
三相電機	4	Y80-25	25	220	50/60	0.25	191	191/154	1250/1550	/
		Y80-25	25	380	50/60	0.15	191	191/154	1250/1550	/

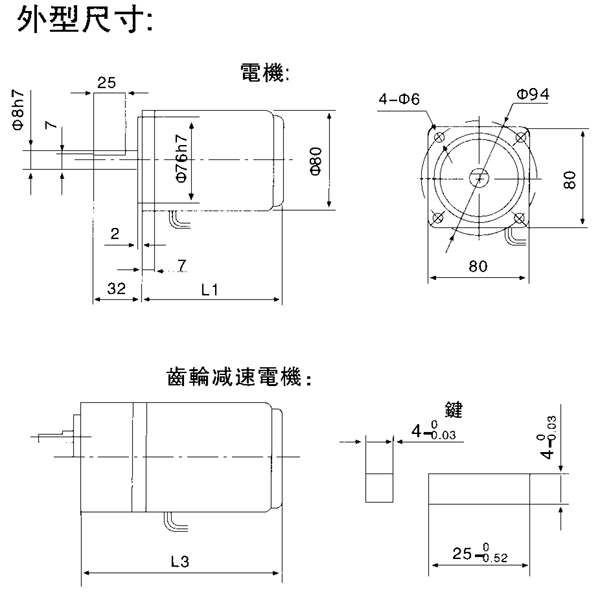

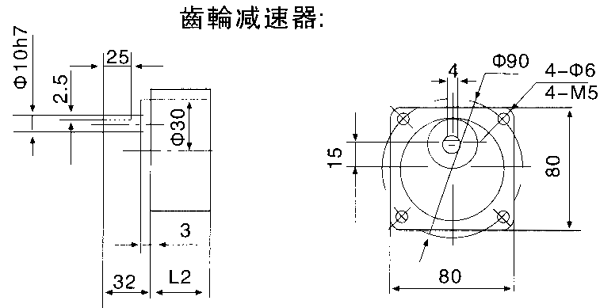

型號	減速比	L2	L1	L3
YN（YY）80-25	1:3～1:20	86	33	119
YN（YY）80-40		100		133
YN（YY）80-25	1:25～1:180	86	44	130
YN（YY）80-40		100		144
Y80-25 380V	1:3～1:20	86	33	119
Y80-25 220V
Y80-25 380V	1:25～1:180	86	44	130
Y80-25 220V

同步轉速:r/min			500	400	300	250	200	150	120	100	80	75	60	50	40	35	30	25	20	16	15	12	10	8
減速比			3	3.6	5	6	7.5	10	12.5	15	18	20	25	30	36	40	50	60	75	90	100	120	150	180
允許負載	25W	N．m	0.45	0.55	0.78	0.90	1.15	1.55	1.86	2.25	2.60	2.78	3.43	4.15	4.90	5.57	6.50	7.8	7.8	7.8	7.8	7.8	7.8	7.8
	40W	N．m	0.72	0.85	1.18	1.40	1.76	2.35	2.90	3.50	3.85	4.40	5.40	6.40	7.50	7.80	7.80	7.8	7.8	7.8	7.8	7.8	7.8	7.8

表列數字是根據電機同步運車的轉速，在額定負載情況下實際輸出轉速為同步運轉轉速的80%～90%。紅色表示輸出軸運轉方向與電機轉向相同，白色欄表示輸出方向與電機軸轉向相反。
