YQF、YRQF、系列（H355～500mm）外形尺寸
（單位：mm）
|
中心高
H |
極數 |
YQF系列 |
YRQF系列 |
|
長 |
寬 |
高 |
長 |
寬 |
高 |
|
355 |
4
4～6 |
2000
（2000） |
1450
（1600） |
1605
（1650） |
2150
（2200） |
1450
（1600） |
1605
（1650） |
|
2000
（2000） |
1450
（1600） |
1605
（1650） |
|
|
|
|
400 |
4～8 |
2150
（2200） |
1500
（1700） |
1805
（1850） |
2265
（2400） |
1500
（1700） |
1805
（1850） |
|
450 |
4～12 |
2350
（2400） |
1640
（1800） |
2025
（2100） |
2570
（2600） |
1640
（1800） |
2025
（2100） |
|
500 |
4～12 |
2600
（2700） |
1980
（2000） |
2245
（2250） |
2920
（2950） |
1980
（2000） |
2245
（2250） |
注：1、該表數據由上海電機廠有限公司提供。
2、表中帶括號的數據為江西電機股份有限公司數據

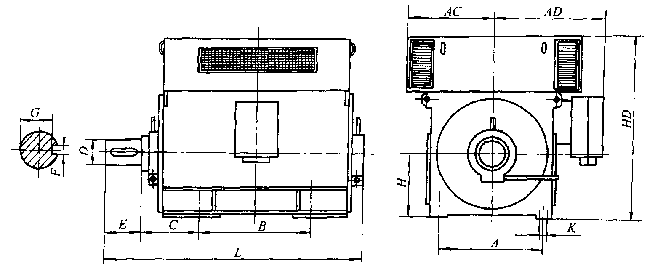

YQF系列外形及安裝尺寸圖IPW24(H560～630mm)
(單位：mm)
|
極數 |
H |
A |
B |
C |
D |
E |
F |
G |
K |
AC |
AD |
HD |
L |
|
4 |
560 |
1000 |
1400 |
500 |
150 |
250 |
36 |
138 |
42 |
1100 |
1250 |
2550 |
2900 |
|
6～12 |
560 |
1000 |
1400 |
500 |
160 |
300 |
40 |
147 |
42 |
1100 |
1250 |
2550 |
2900 |
|
4 |
630 |
1120 |
1600 |
530 |
170 |
300 |
40 |
157 |
48 |
1250 |
1300 |
2850 |
3100 |
|
6～12 |
630 |
1120 |
1600 |
530 |
180 |
250 |
45 |
165 |
48 |
1250 |
1300 |
2850 |
3100 |
注：當采用滑動軸承時，C的極限偏差不包括軸向竄動量。

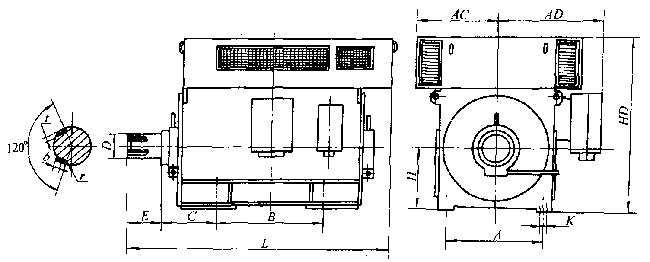

YRQF系列外形及安裝尺寸圖IPW24(H560～630mm)
（單位：mm）
|
極數 |
H |
A |
B |
C |
D |
E |
t |
b |
r |
K |
AC |
AD |
HD |
L |
|
min |
max |
|
4 |
560 |
1000 |
1600 |
500 |
150 |
250 |
11.4 |
39.7 |
0.7 |
1.0 |
42 |
1100 |
1250 |
2550 |
3200 |
|
6～12 |
560 |
1000 |
1600 |
500 |
160 |
300 |
12.4 |
42.8 |
0.7 |
1.0 |
42 |
1100 |
1250 |
2550 |
3200 |
|
4 |
630 |
1120 |
1800 |
530 |
170 |
300 |
12.4 |
44.2 |
0.7 |
1.0 |
48 |
1250 |
1300 |
2850 |
3460 |
|
6～12 |
630 |
1120 |
1800 |
530 |
180 |
300 |
12.4 |
45.6 |
0.7 |
1.0 |
48 |
1250 |
1300 |
2850 |
3460 |
注：當采用滑動軸承時，C的極限偏差不包括軸向竄動量。
