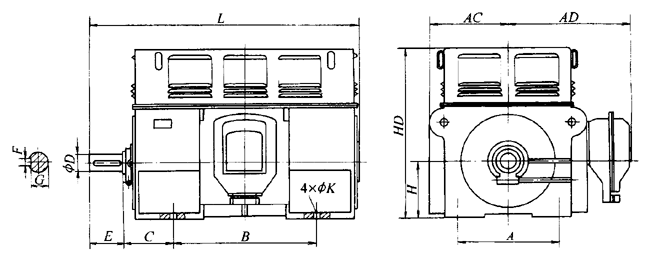

（單位：mm）

型   號	A	B	C	D	E	F	G	H	K	AC	AD	HD	L
YFSK400-4、6	710	1000	335	110	210	28	100	400	35	580	835	1495	1860
YFSK450-4	800	1120	355	120	210	32	109	450	35	630	895	1595	2035
YFSK450-6、8	800	1120	355	130	250	32	119	450	35	630	895	1595	2075
YFSK500-4	900	1250	475	130	250	32	119	500	42	690	965	1795	2220
YFSK500-6、8	900	1250	475	140	250	36	128	500	42	690	965	1795	2220
YFSK560-4	1000	1400	500	150	250	36	138	560	42	765	1050	2550	2900
YFSK560-6、8	1000	1400	500	160	300	40	147	560	42	765	1050	2550	2900
YFSK630-4	1120	1600	530	170	300	40	157	630	48	830	1165	2850	3100
YFSK630-6/8	1120	1600	530	180	300	45	165	630	48	830	1165	2850	3100
YFSK630-8/10	1120	1600	530	170	300	40	157	630	48	830	1165	2000	2960
YFSK630-8/10	1120	1600	530	170	300	40	157	630	48	830	1165	2000	3100
YFSK710-10/12	1400	1800	530	200	350	45	185	710	56	1300	1320	2200	3000

注：表中YFKS630-8/10、710-10/12外形圖與YFKS單速電動機相同，因此放在一起編寫，YFKS630-8/10、710-10/12防護等級為IP44（水冷）。

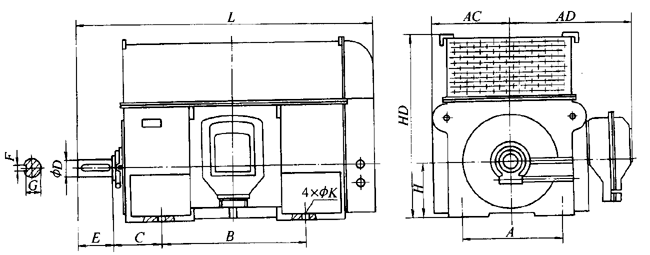

YFKK系列（IP44、IP54（空冷）電動機外形及安裝尺寸

型   號	A	B	C	D	E	F	G	H	K	AC	AD	HD	L
YFKK400-4	710	1000	335	110	210	28	100	400	35	560	835	1260	2030
YFKK450-4	800	1120	355	120	210	32	109	450	35	620	895	1430	2200
YFKK450-6	800	1120	355	130	250	32	119	450	35	620	895	1430	2240
YFKK500-4	900	1250	475	130	250	32	119	500	42	690	965	1600	2430
YFKK500-6、8	900	1250	475	140	250	36	128	500	42	690	965	1600	2430
YFKK560-4	1000	1400	500	150	250	36	138	560	42	765	1050	2400	3300
YFKK560-6、8	1000	1400	500	160	300	40	147	560	42	765	1050	2400	3300
YFKK630-4	1120	1600	530	170	300	40	157	630	48	830	1165	2700	3600
YFKK630-6、8	1120	1600	530	180	300	45	165	630	48	830	1165	2700	3600
YFKK710-6	1250	1800	400	180	300	45	165	710	8-φ42	900	1220	2675	3060
YFKK450-4/6	800	1120	355	130	250	32	119	450	35	620	955	1700	2235
YFKK500-6/8	900	1250	475	140	250	36	128	500	42	660	1015	1960	2430
YFKK630-6/8、8/10	1180	1600	475	140	250	—	—	630	8-φ42	850	1200	2445	3000
YFKK710-8/10	1320	1800	500	180	300	—	—	710	8-φ42	950	1380	2160	3330
