梅花形彈性聯軸器（GB5272—85）
梅花形彈性聯軸器，適用于聯接兩同軸線的傳動軸系，具有補償兩軸相對偏移、減震、緩沖性能，工溫度為-35～+80℃，傳遞公稱轉矩16～25000N·m。

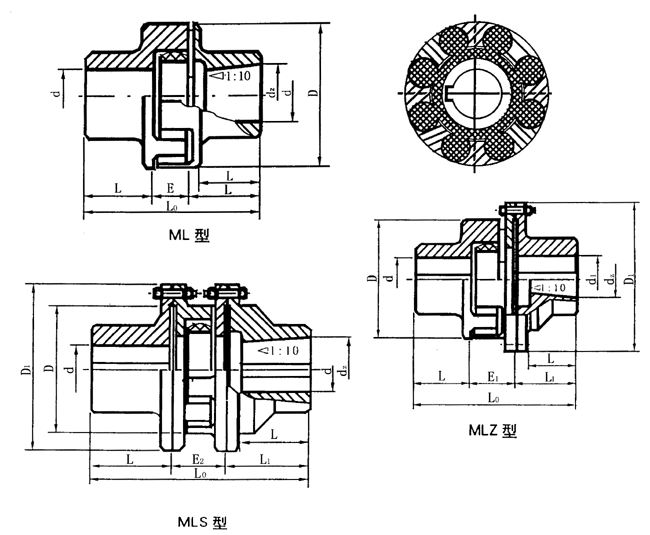

1、ML型-基本型梅花形彈性聯軸器。
2、MLZ型-單法蘭梅花彈性聯軸器。
3、MLS型-雙法蘭梅花彈性聯軸器。
梅花型彈性聯軸器主要參數與尺寸 GB5272-85
mm
|
型號 |
公稱轉矩
Tn
n.m |
許用轉速
[n]
r/min |
軸孔直徑
d.d1.dz |
軸孔長度 |
尺寸 |
重量
kg |
|
Y.J1.Z1型 |
Z.J型 |
D |
D1 |
E E1 E2 |
|
L |
L1 |
|
ML1 |
25 |
8500 |
12～24 |
27～52 |
— |
50 |
90 |
16 |
1.06 |
|
MLZ1 |
22 |
1.67 |
|
MLS1 |
28 |
2.3 |
|
ML2 |
100 |
6900 |
20～32 |
38～82 |
— |
70 |
110 |
23 |
2.6 |
|
MLZ2 |
30 |
3.87 |
|
MLS2 |
37 |
5.13 |
|
ML3 |
140 |
6000 |
22～38 |
38～82 |
— |
85 |
125 |
24 |
3.9 |
|
MLZ3 |
32 |
5.53 |
|
MLS3 |
40 |
7.18 |
|
ML4 |
250 |
5000 |
25～42 |
44～112 |
— |
105 |
150 |
27 |
6.43 |
|
MLZ4 |
38.5 |
10.4 |
|
MLS4 |
50 |
14.24 |
|
ML5 |
400 |
4100 |
30～48 |
60～112 |
82～112 |
125 |
185 |
33 |
9.1 |
|
MLZ5 |
45 |
14.72 |
|
MLS5 |
56 |
20.35 |
|
ML6 |
630 |
3600 |
※ ※
35～42～55 |
60～112 |
82～112 |
145 |
205 |
39 |
12.19 |
|
MLZ6 |
52 |
18.94 |
|
MLS6 |
64 |
26.04 |
|
ML7 |
1120 |
3100 |
※ ※
45～48～65 |
84～142 |
112～142 |
170 |
240 |
41 |
19.92 |
|
MLZ7 |
55 |
31.29 |
|
MLS7 |
68 |
42.66 |
|
ML8 |
1800 |
2700 |
※ ※
50～55～75 |
84～142 |
112～142 |
200 |
270 |
48 |
29.7 |
|
MLZ8 |
64 |
44.41 |
|
MLS8 |
78 |
59.13 |
|
ML9 |
2800 |
2500 |
※ ※
60～65～95 |
107～172 |
142～172 |
230 |
305 |
50 |
51.58 |
|
MLZ9 |
69 |
76.26 |
|
MLS9 |
86 |
100.94 |
|
ML10 |
4500 |
2200 |
※ ※
70～85～110 |
107～212 |
142～172 |
260 |
350 |
60 |
88.68 |
|
MLZ10 |
84 |
123.24 |
|
MLS10 |
108 |
157.74 |
|
ML11 |
6300 |
1900 |
※ ※
80～95～120 |
132～212 |
172～212 |
300 |
400 |
67 |
113.21 |
|
MLZ11 |
91 |
155.08 |
|
MLS11 |
115 |
196.95 |
|
ML12 |
11200 |
1600 |
※ ※
90～125～130 |
132～252 |
172～252 |
360 |
460 |
73 |
158.1 |
|
MLZ12 |
98 |
220.72 |
|
MLS12 |
123 |
283.33 |
|
ML13 |
12500 |
1500 |
※ ※
100～140 |
167～252 |
212～252 |
400 |
500 |
73 |
177.8 |
|
MLZ13 |
98 |
241.53 |
|
MLS13 |
123 |
305.27 |
注：1、聯軸器為鋼制件，彈性件為b型（聚酯件）。
2、“※”者是許用錐孔尺寸。
3、法蘭側不受“※”的限制。
