一、概述

YPB、YPBF系列通用變頻電動機是變頻器專用電動機。該系列電動機采用計算機輔助設計，廣泛用于輕工、紡織、化工、起重、機床等行業需要調速的傳動裝置中，尤其適用于可靠性要求較高的場所。

該電動機的外形及安裝尺寸符合IEV標準。

該電動機的額定電壓為380V，變頻范圍5～100Hz；5～50Hz為恒轉矩調速，50～100Hz為恒功率調速�；鶞使ぷ髦茷檫B續（S1）。

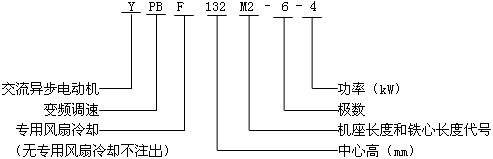

型號含義

二、結構簡介

該系列電動機外殼防護等級為IP54，絕緣等級為F級。

電動機的冷卻方法為YPB系列自扇冷卻，適用于不要求長時間低頻運行的場合；YPBF系列帶強迫風冷，可以長期運行在低頻的場合。

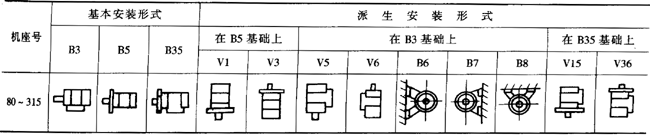

該系列電動機的結構及安裝型式有IMB3、IMB5、IMB35、IMB6、IMB7、IMB8、IMV1、IMV3、IMV5、IMV6、IMV15知IMV36等，并按表1的規定制造。
