一、主要技術數據

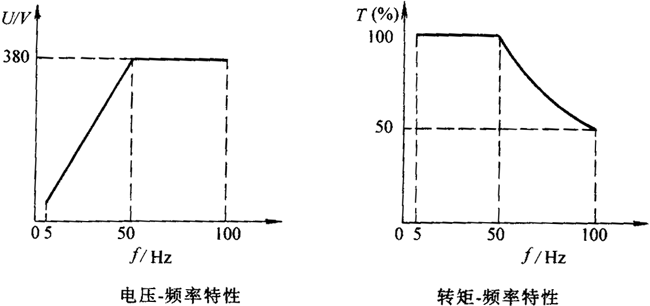

該系列電動機在5Hz～50Hz（或6～60Hz）時輸出額定轉矩，為恒轉矩運行區，在50Hz～100Hz（或60～120Hz）時輸出額定功率，為恒功率運行區。電動機的電壓與頻率的特性曲線。轉矩與頻率的特性曲線（見圖1）。
圖1
當用變頻電源供電在低頻時，電動機的起動轉矩與額定轉矩之比可達1.25倍，其技術數據見表1，配套冷卻風機及制動器參數見表2。
|
標稱
功率
/kW |
2極 |
4極 |
6極 |
8極 |
10極 |
|
機座號 |
額定
電流
/A |
額定
轉矩
/（N·m） |
機座號 |
額定
電流
/A |
額定
轉矩
/（N·m） |
機座號 |
額定
電流
/A |
額定
轉矩
/（N·m） |
機座號 |
額定
電流
/A |
額定
轉矩
/（N·m） |
機座號 |
額定
電流
/A |
額定
轉矩
/（N·m） |
|
0.55 |
|
|
|
801 |
1.6 |
3.5 |
|
|
|
|
|
|
|
|
|
|
0.75 |
801 |
1.9 |
2.4 |
802 |
2.1 |
4.7 |
90S |
2.3 |
7.1 |
|
|
|
|
|
|
|
1.1 |
802 |
2.6 |
3.5 |
90S |
2.7 |
7.0 |
90L |
3.2 |
10.5 |
|
|
|
|
|
|
|
1.5 |
90S |
3.4 |
4.7 |
90L |
3.7 |
9.5 |
100L |
4 |
14.3 |
|
|
|
|
|
|
|
2.2 |
90L |
4.7 |
7.0 |
100L1 |
5.0 |
14.0 |
112M |
5.6 |
21.0 |
132S |
5.8 |
28.0 |
|
|
|
|
3 |
100L |
6.4 |
9.5 |
100L2 |
6.8 |
19.1 |
132S |
7.2 |
28.6 |
132M |
7.7 |
38.2 |
|
|
|
|
4 |
112M |
8.2 |
12.7 |
112M |
8.8 |
25.4 |
132M1 |
9.4 |
38.2 |
160M1 |
9.9 |
50.9 |
|
|
|
|
5.5 |
132S1 |
11.1 |
17.5 |
132S |
11.6 |
35.0 |
132M2 |
12.6 |
52.5 |
160M |
13.3 |
70.0 |
|
|
|
|
7.5 |
132S2 |
15.0 |
23.8 |
132M |
15.4 |
47.7 |
160M |
17.0 |
71.6 |
160L |
17.7 |
95.5 |
|
|
|
|
11 |
160M1 |
21.8 |
35.0 |
160M |
22.6 |
70.0 |
160L |
24.6 |
105.0 |
180L |
25.1 |
140.1 |
|
|
|
|
15 |
160M2 |
29.4 |
47.7 |
160L |
30.3 |
95.5 |
180L |
31.4 |
143.3 |
200L |
34.1 |
191.1 |
|
|
|
|
18.5 |
160L |
35.5 |
58.9 |
180M |
35.9 |
117.8 |
200L1 |
38.1 |
176.7 |
225S |
41.3 |
235.6 |
|
|
|
|
22 |
|
|
|
180L |
42.5 |
140.1 |
200L2 |
44.7 |
210.0 |
225M |
47.6 |
280.1 |
|
|
|
|
30 |
|
|
|
200L |
56.8 |
190.9 |
225M |
58.0 |
286.0 |
250M |
63.0 |
382.0 |
|
|
|
|
37 |
|
|
|
225S |
70.4 |
235.5 |
250M |
72.0 |
353.0 |
280S |
78.2 |
471.1 |
|
|
|
|
45 |
|
|
|
225M |
84.2 |
286.4 |
280S |
85.4 |
429.0 |
280M |
93.2 |
573.0 |
315S |
106.1 |
716.2 |
|
55 |
|
|
|
250M |
102.5 |
350.1 |
280M |
105.0 |
525.0 |
315S |
1140 |
700.3 |
315M |
129.2 |
875.3 |
|
75 |
|
|
|
280S |
139.7 |
477.4 |
315S |
142.0 |
716.1 |
315M |
152.0 |
955.0 |
315L1 |
172.5 |
1193.6 |
|
90 |
|
|
|
280M |
164.3 |
572.9 |
315M |
168.0 |
859.4 |
315L1 |
180.0 |
1146.0 |
315L2 |
191.0 |
1432.0 |
|
110 |
|
|
|
315S |
201.0 |
700.2 |
315L1 |
207.0 |
1050.3 |
315L2 |
219.0 |
1400.7 |
355M1 |
230.0 |
1736.0 |
|
132 |
|
|
|
315M |
239.7 |
840.3 |
315L2 |
245.0 |
1260.0 |
355M1 |
265.0 |
1680.8 |
355M2 |
275.0 |
2083.0 |
|
160 |
|
|
|
315L1 |
289.0 |
1018.5 |
355M1 |
295.0 |
1528.0 |
355M2 |
320.0 |
2037.3 |
355L |
333.3 |
2525.0 |
|
200 |
|
|
|
315L2 |
361.0 |
1273.3 |
355M2 |
376.0 |
1910.0 |
355L |
395.0 |
2546.7 |
400M |
401.0 |
3180.0 |
|
250 |
|
|
|
355M |
464.5 |
1590.0 |
355L |
454.0 |
2387.0 |
400M |
485.0 |
3179.0 |
400L |
502.0 |
3980.0 |
|
315 |
|
|
|
355L |
582.1 |
2000.0 |
400M |
565.0 |
3011.0 |
400L |
615.0 |
4005.0 |
|
|
|
|
355 |
|
|
|
|
|
|
400L |
655.0 |
3390.0 |
|
|
|
|
|
|
配套冷卻風機及制動器參數表
|
變頻電機機座號 |
80 |
90 |
100 |
112 |
132 |
160 |
180 |
200 |
225 |
250 |
280 |
315 |
355 |
400 |
|
風機功率/W |
18 |
25 |
30 |
30 |
65 |
65 |
120 |
120 |
180 |
250 |
550 |
750 |
— |
— |
|
風機電壓/V |
單相220 |
三相380 |
|
失電
制動器 |
型號-轉矩/（N·m） |
DLTZ1-08 |
DLTZ1-16 |
DLTZ1-32 |
DLTZ1-60 |
DLTZ1-80 |
DLTZ1-160 |
— |
— |
— |
— |
— |
— |
— |
— |
|
功率/直流電壓W/V |
30/99 |
35/99 |
45/99 |
55/170 |
60/170 |
70/170 |
— |
— |
— |
— |
— |
— |
— |
— |
|
通電
制動器 |
型號-轉矩/（N·m） |
— |
DLM4-2.5 |
DLM4-5 |
DLM4-5 |
DLM4-10 |
DLM4-16 |
DLM4-25 |
— |
— |
— |
— |
— |
— |
— |
|
勵磁功率/W |
— |
17 |
26 |
26 |
41 |
48 |
52 |
— |
— |
— |
— |
— |
— |
— |
注：如對制動器有特殊要求，也可滿足用戶需要進行專門配置，例如Lenze（倫茨）等產品。
