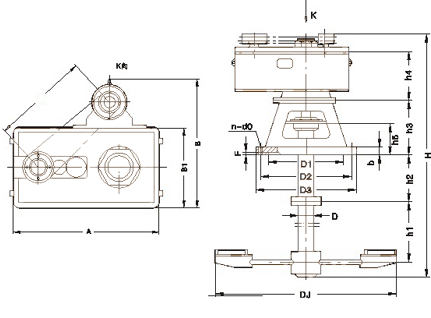

型號	出軸 直徑 D	中心 距 a	許用 扭矩 NM	外形尺寸							安裝尺寸										皮帶根 數(shù)及 型號	重量
				a1	DJ	H	A	B	B1	h4	h1	h2	h3	h5	D1 H8	D2	D3	F	b	n-d0
GOJ4	80	256	1060	420	300-1000	2700-4000	416	720-1000	314	400	500-2000	605	605	165	510	580	630	6	30	16-φ20	4-9N	750
GOJ7.5	95	292	3000	510	500-1500	350-4500	454	890-1100	343	450	1000-2500	660	660	200	540	620	670	6	30	20-φ27	4-9N	960
GOJ15	110	49	4730	650	800-1800	4000-5000	800	910-1175	500	525	1200-2800	660	660	235	610	720	780	6	35	20-φ27	4-15N	1320
GOJ22	140	587	9000	780	1000-2000	3000-6000	1200	965-1230	600	575	1500-3000	750	750	250	850	930	1000	8	42	20-φ27	5-15N	2050
GOJ35	160	699	12750	810	1100-2200	3000-6000	1300	980-1280	700	610	1800-3200	750	750	280	850	930	1000	8	2	20-φ27	5-15N	2760
GOJ45	180	830	21010	850	1200-2500	4500-7000	1420	1020-1320	820	715	2000-3500	800	800	300	930	1020	1100	8	45	24-φ27	5-15N	3450
GOJ90	200	1270	36000	1180	1500-3800	6000-12000	1870	1020-1770	1210	860	3000-10000	800	900	350	980	1050	1200	8	50	28-φ30	6-15N	5035
GOJ110	230	1750	70000	1500	2000-8000	8000-30000	2880	1870-2650	1820	1120	6000-30000	1100	1200	500	1300	1470	1600	10	55	36-φ40	9-15N	7150

注：1、h2軸伸尺寸，可根據(jù)設(shè)計需要改變，但訂貨時要注明，若攪拌裝置有底軸承或中間軸承H可增長。

    2、如需要其他攪拌器，請參照說明書。
