二、結構簡介

PK系列電動機有單速起升電動機、雙速起升電動機和單速運行電動機。

該電動機定子內表面和轉子外表面為圓錐形。電機除旋轉運行外，還作軸向竄動之用。電動機與制動器合為一體，采用鋁合金壓鑄外殼，凸緣安裝。

主要技術數據

表1





型號	功率 /KW	轉速 /（r/min）	額定電流/A	最大轉速	堵轉轉矩	起動 電流/A	效率 （%）	功率 因數	制動力矩 /（N·M）	轉動慣量 /（kg·m）
				額定轉矩	額定轉矩
PK13/3P2F	0.20	2890	0.6	1.6	1.6	3.1	0.69	0.73	0.63	0.00138
PK13/3P4F	0.14	1390	0.42	1.6	1.6	1.45	0.66	0.76	0.38	0.00138
PK13/3P8F	0.05	710	0.52	2.0	2.0	1.2	0.30	0.48	0.38	0.00138
PK13/6P2F	0.30	2840	0.90	2.0	2.0	5.3	0.65	0.78	1.0	0.0039
PK13/6P8F	0.20	1320	0.65	2.0	2.0	1.8	0.55	0.85	1.0	0.0039
PK13/6P2-8F	0.10	710	0.90	2.0	2.0	2.0	0.34	0.50	1.0	0.0039
PK13/6P2-8F	0.27/0.07	2900/680	1.0/0.70	2.8/1.8	2.0/1.8	4.7/1.4	0.52/0.27	0.71/0.57	1.0	0.0039
PK13/6P4-12F	0.17/0.05	1440/450	1.0/1.2	2.0/1.8	2.0/1.8	3.4/1.55	0.47/0.10	0.55/0.66	1.0	0.00039
PK13/3P2K	0.20	2890	0.60	1.6	1.6	3.1	0.69	0.73	1.7	0.00095
PK13/3P2-8K	0.20/0.05	2910/710	1.5/1.3	2.0/1.8	2.0/1.8	3.7/1.5	0.37/0.10	0.55/0.59	1.7	0.00095
PK13/3P2KL	0.30	2840	1.2	2.0	2.0	4.9	0.57	0.67	1.7	0.0095
PK16/5P2K	0.50	2870	1.3	2.3	2.3	7.7	0.69	0.84	3.6	0.00217
PK16/5P2-8K	0.50/0.13	2920/715	2.2/1.5	2.3/2.2	2.3/2.2	9.6/2.7	0.52/0.27	0.66/0.48	3.6	0.00217
PK16/5P2-8K	0.70	2850	1.8	2.3	2.3	8.1	0.69	0.86	4.2	0.00217
PK16/5P2KL	1.0/0.25	2860/700	2.8/2.5	2.5/2.3	2.5/2.3	13.8/4.3	0.70/0.30	0.77/0.50	6.9	0.00515
PK16/7P2-8K	1.4	2860	3.4	2.6	2.6	19	0.78	0.80	9.6	0.00515
PK16/7P2KL	2.3	2790	5.3	2.6	2.6	2.5	0.76	0.86	13.8	0.0062
PK16/10P2-8K	1.5/0.35	2880/700	3.9/5.7	2.7/2.5	2.7/2.5	22/6.4	0.73/0.30	0.80/0.47	9.6	0.0062

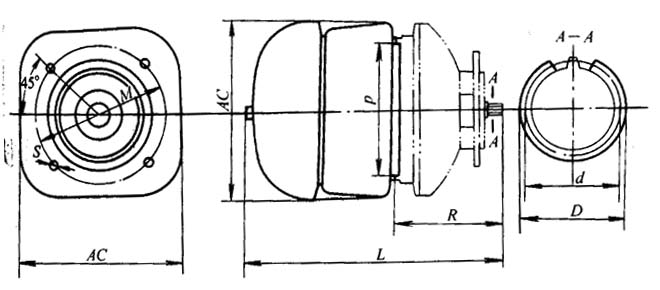

表2

                                        (單位:mm)

型號	P（φ）	M	S	L（工作時）	AC	R（工作時）	d	D
PK13/3P2F PK13/3P4F PK13/3P8F	138 138 138	156 156 156	7.5 7.5 7.5	173 173 173	168 168 168	71 71 71	12 12 12	14.48 14.48 14.48
PK13/6P2F PK13/6P4F PK13/6P8F PK13/6P2-8F PK13/6P4-12F	138 138 138 138 138	156 156 156 156 156	7.5 7.5 7.5 7.5 7.5	226 226 226 226 226	168 168 168 168 168	71.5 715 71.5 71.5 715	12 12 12 12 12	14.48 14.48 14.48 14.48 14.48
PK13/3P2K PK13/3P2-8K PK13/3P2KL	138 138 138	156 156 156	7.5 7.5 7.5	214 214 214	168 168 168	112 112 112	12 12 12	14.48 14.48 14.48
PK16/5P2K PK13/5P2-8K PK13/5P2KL	156 156 156	200 200 200	8.5 8.5 8.5	250.6 250.6 250.6	224 224 224	129.5 129.5 129.5	16.25 16.25 16.25	19.7 19.7 19.7
PK16/7P2-8K PK16/7P2KL	156 156	200 200	10.5 10.5	290.6 290.6	224 224	130 130	18.75 18.75	22.6 22.6
PK16/10P2K PK16/10P2-8K	156 156	200 200	10.5 10.5	324.6 324.6	224 224	130 130	18.75 18.75	22.6 22.6
