一、概述

YZTDE型電動機用于塔式起重機的起升機構作主動力。電動機的額定電壓為380V，額定頻率50H_Z,絕緣等級為F級，基準工作制為S3—40/4025%，接法為Y/Y/Y聯結。

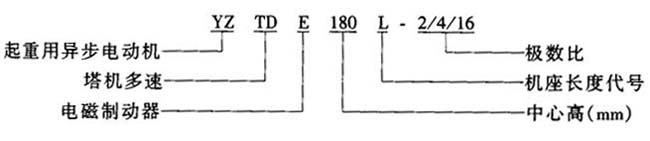

型號說明：

二、結構簡介

YZTDE型短動機為雙鐵心串連結構，電機尾部帶有電磁制動器，外加風機強迫風冷。電動機的外殼防護等級為IP23。安裝結構型式為IMB5。

三、主要技術數據

型號	YZTDE180L1-2/4/16	YZTDE180L2-2/4/16
額定功率/KW	24/24/5.5	30/30/7.5
額定電流/A	48/49/24.5	57.5/61/20.7
額定轉速/（r/min）	2826/1395/310	2800/1392/385
堵轉轉矩/（N·m）	166/335/271	191/422/385
堵轉電流/A	260/236/44.7	289/295/61
制動力矩/（N·m）	230	230
