一、概述
YZRD、YZRS系列電動機是為各種起重機械及冶金輔助設備電力傳動專門開發研制的變極多速饒線轉子三相異步電動機，具有過載能力大和機械強度高的特點。特別適用于有頻繁起動、變極切換調速、快速制動、低速運行、準確定位要求的機械設備。
電動機的額定電壓為380V，額定頻率為50HZ；外殼防護等級：一般環境用為IP44，冶金環境用為IP54；冷卻方式：H112～132機座號為IC0041，H160～355機座號IC0141；電動機的基準工作制：高速為S3—40%，低速為S3-15%；電動機的絕緣等級為F極和H極兩種。F極適用于環境溫度不超過40℃的一般場所，H極適用于環境溫度不超過60℃的冶金場所。兩種電動機具有相同的參數。

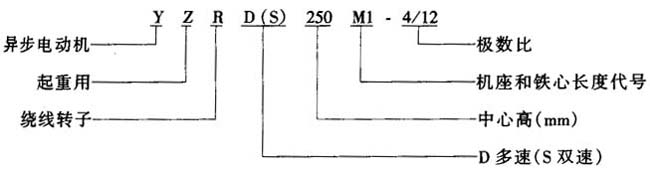

型號說明：
二、結構簡介
YZRD（S）系列電機由YZR系列派生，結構相同。
YZRD系列電動機：其特點為定、轉子高低繞組均為獨立繞組，高速轉子繞組通過3個集電環引出3根引線，可串電阻起動及調速；低速轉子繞組內部已形成回路，相當籠型電機，可直接起動運行。
YZRS系列電動機：其特點為定、轉子高低速繞組均為獨立繞組，轉子繞組通過6個集電環引出6根引線，高低速轉子繞組均能串電電阻起動及調整。
該系列電動機的安裝型式為IM1001、IM1002、IM3001、IM3011（制造范圍H112～160）、IM1003、IM1004（制造范圍H180～400）、IM3003（制造范圍H180）、IM3013（制造范圍H180～315）。
