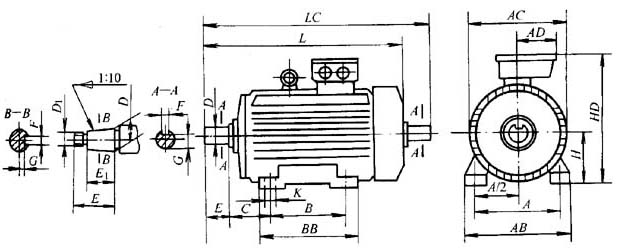

表4臥式，帶地腳，無凸緣電動機

（單位：mm）

機座號	A	B	C①	D②	D1	E	E1	F	G	H	K		AB	AC	AD	BB	HD	L	LC
100L	160	140	63	28	-	60	-	8	24	100	12	M10	206	210	135	210	285	533	593
112M	190	140	70	32		80		10	27	112			350	235	160	225	315	590	670
132M	216	178	89	38					33	132			275	285		240	355	647	727
160M	254	210	108	48		110		14	42.5	160	15		320	320	200	290	425	758	868
160L		254														330		802	912
180L	279	279	121	55	M36×3		82		19.9	180			360	360		380	470	870	980
200L	318	305	133	60	M42 ×3	140	105	16	21.4	200	19		406	406	245	390	520	978	1118
225M	356	311	149	65					23.9	225			455	425		410	560	1050	1190
250M	406	349	168 190	70	M48×3			18	25.4	250	24		515	470	315	500	625	1195	1337
280S	457	368		85	M56×4	170	130	20	31.7	280			575	530		520		1265	1438
280M		419														570		1315	1489
315S	508	406	216	95	M64×4			22	35.2	315	28		640	620	370	550		1385	1562
315M		457														600		1443	1613
355M	610	560	254	110	M80×4	210	165	25	41.9	355			740	695	440	710		1654	1864
355L		630														780		1724	1934
400L	686	710	280	130	M100×4	250	200	28	50	400	35		855	800		880		1870	2120

①  C尺寸的極值偏差包括軸的竄動。②圓錐軸伸按GB1570規(guī)定檢查。

表5   臥式安裝，無地腳，無凸緣電動機

（單位：mm）





表6 力式安裝，帶凸緣，軸伸向下電動機

（單位：mm）

機座號	凸緣號	D	D1	E	E1	F	G	M	N	P	S	螺栓直徑	孔數(shù)（個）	AD	L
100L	FF215	28	-	60	-	8	24	215	180	250	15	M12	4	180	573
112		32	-	80		10	27							203	630
132	FF265	38					33	265	230	300				218	687
160	FF300	48	-	110		14 1	42.5	300	250	350	19	M16		265	808
160															852
180		55			82		19.9							285	920
200	FF500	60		140	105	116	21.4	400	350 4	450	19		8	317	1028
							23.9
225		65				18	25.4							335	1100
250		70				18	31.7 3	500	4					375	1257
280	FF600	85			130	220			450	550				455	1328
280				170											1379
315		95				22	35.2	600	550	660	24	M20		520	1452
315															1503
