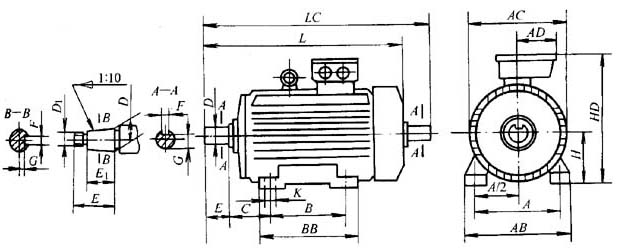

表4                            （單位：min）

機座號	A	B	C	D①	D1	E	E1	F	G	H	K	螺栓 直徑	AB	AC	BB	HD	L	LC
112M	190	140	70	32	—	80	­—	10	27	112	12	M10	250	235	225	315	425	500
132 M	216	178	89	38	—				33	132		M12	275	285	240	355	495	570
160 M	254	210	108	48	—	110		14	42.5	160	15		320	320	290	415	610	710
160L		254							19.5						330		655	760
180L	279	279	121	55			82			180			360	360	380	470	690	800
200L	318	218	133	60		140	105	16	21.4	200	19	M16	406	406	390	520	790	920
225 M	356	356	149	65					23.9	225			455	425	410	560	850	990
250 M	406	706	168	70					25.4	250	24	M20	515	470	500	625	945	1100

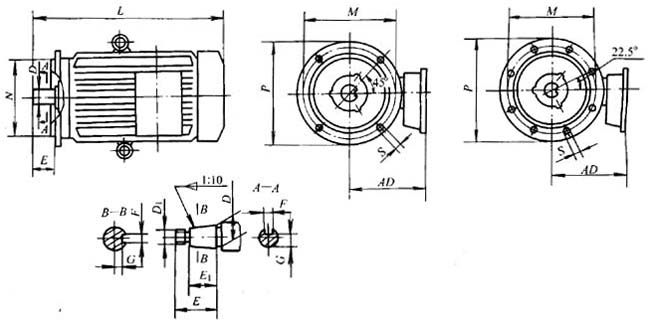

  表5                         （單位：min）

機座號	凸緣號	D①	D	E	E	F	G	M	N	P①	S	螺栓直徑	孔數(shù)（個）	AD	L
112M	FF215	32	—	80	—	10	27	215	180	250	15	M12	4	203	425
132 M	FF265	38					33	265	230	300				218	495
160 M	FF300	48				14	42.5	300	250	350	19	M16		250	610
160L															655
180L	FF 400	55	M36×3	110	82		19.9							285	690
200L		60	M42×3		105	16	21.4	400	350	450			8	317	790
225 M		65					23.9							335	850
250 M		70	M48×3	140		18	25.4	500	450	550				375	945



表6                     （單位：min）
