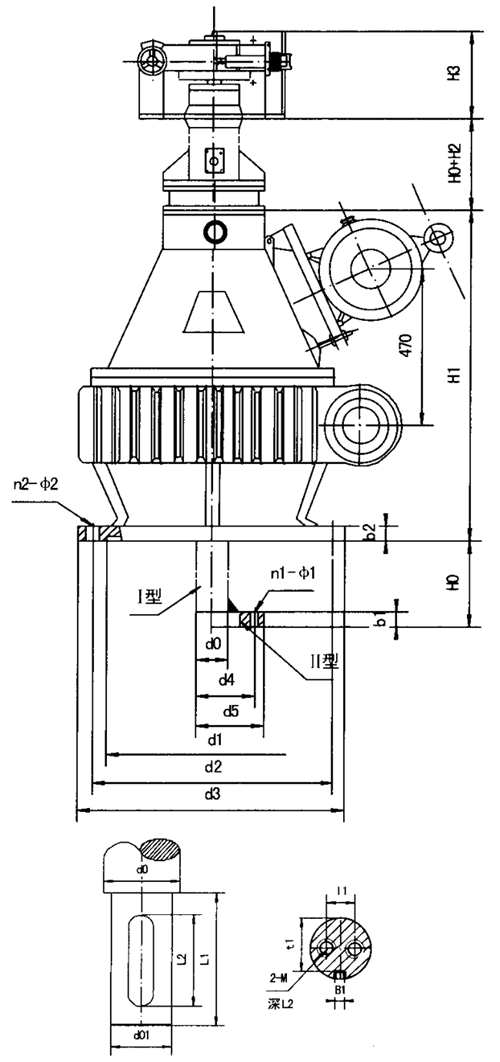

WT型減速機主要尺寸表

機型號	外形安裝尺寸																					機重 （kg）
	do	do1	d1	d2	d3	d4	d5	b1	b2	B1	Ho	H1	H2	H3	L1	L2	t1	t1	n1-φ1	n2-φ2	M
WT1	50	45	330	400	440	90	120	22	30	14	250-1200	600	260	280	68	60	25	39．5	4-φ14	12-φ14	M10×20	500
WT2	65	60	370	440	480	110	140	28	34	18	250-1500	660	260	280	98	90	30	63	6-φ18	12φ18	M12×25	700
WT3	80	75	385	460	550	140	180	32	38	20	300-1800	720	300	320	108	100	35	64．5	8φ18	12-φ18	M12×25	1000
WT4	100	90	500	570	620	160	200	38	40	25	300-2000	790	300	320	118	110	50	81	12-φ22	16-φ22	M14×30	120

    注：訂貨時請注明最大行程，起出表中范圍請與浙江江南減速機有限公司聯系。
