一、概述

YWQ100-2型干式潛污異步電動機是為潛污泵專用配套電機，是在吸收國外技術基礎上研制的一種新型電機。該電動機作潛污泵的動力源，具有高效、節能、運行可靠、結構緊湊、體積小、重量輕、搬運方便等特點�？蓮V泛用于建筑工程、工業污水的排放與處理。

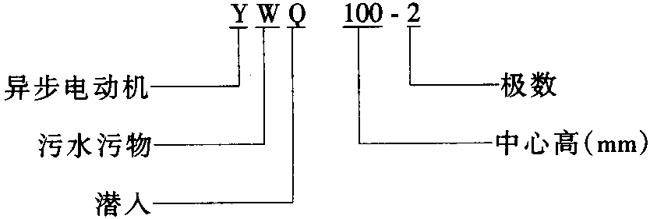

型號含義



     二、結構簡介

干式潛污電機與泵體組合成機泵合一的產品，電機置放在泵的上部，運行時潛入污水中，可將污水污物基本排放干凈。該產品主要由定子、轉子、端蓋等組成，電機內部為干式，電機各密封面裝有橡膠密封圈，下部軸伸裝有可靠的雙端面機械密封裝置（配泵時安裝）。

電機出線裝置為電纜接頭，插入出線盒膠套中，用環氧樹脂整體澆注。

電機外殼一側設有排水通道，電泵工作時，污水經此通道排出，可以帶走電動機熱量。



     三、主要技術數據

表1
