一、概述

YQS系列井用潛水三相異步電動機為充水密封型三相異步電動機，主要用于在深井中驅動潛水泵提取地下水，為工礦企業、農田、牧場和居民生活提供生產和生活用水。本系列產品壽命長，易于維護，是目前最理想的深井提水設備。

使用條件 電動機應完全潛入水中立式使用，其潛入深度不大于70m，最地位置劇井底底不少于5m；電動機為連續工作制；介質水溫不高于20℃；水中固體雜質含量（重量比）不超過0.01％；介質水中不含腐蝕性物質，pH值在6.5～8.5范圍內；電動機內必須沖滿潔凈的清水。

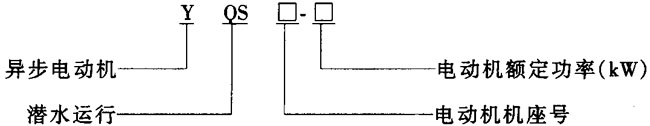

型號含義

      二、結構簡介

YQS系列電機結構（見圖1）。

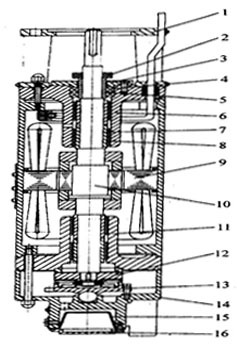

圖1 YQS系列電機結構示意圖

1-法蘭 2-摔砂環 3-壓蓋 4-油封 5-滑套 6-上導軸承 7-軸套 8-軸瓦 9-定子

10-轉子11-下導軸承12-滑板 13-止推軸承14-底座 15-調節囊 16壓蓋
