YPL、NPL、NP制冷屏蔽泵用三相異步電動機外形尺寸 |
 |
| |
詳細介紹： |
發(fā)布時間：2007/7/25 10:51:10 |
|
| |

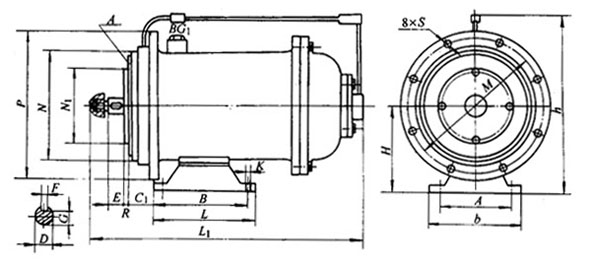

圖1 NP形外形尺寸圖
表3 （單位：mm）
|
型號 |
A |
B |
C1 |
D |
E |
F |
G |
H |
K |
M |
|
NP-1.1-2 |
130 |
130 |
40.5 |
16 |
25 |
5 |
13 |
118 |
φ10.5 |
175 |
|
NP-3-4 |
140 |
160 |
53 |
25 |
39.5 |
8 |
21 |
170 |
φ14 |
255 |
|
NP-4-4 |
140 |
160 |
53 |
25 |
39.5 |
8 |
21 |
170 |
φ14 |
255 |
|
NP-5.5-4 |
140 |
160 |
90 |
30 |
53 |
8 |
26 |
185 |
φ14 |
285 |
|
NP-7.5-4 |
140 |
160 |
90 |
30 |
53 |
8 |
26 |
185 |
φ140 |
285 |
|
NP-13-4 |
210 |
250 |
96 |
30 |
53 |
8 |
26 |
205 |
φ18 |
285 |
|
型號 |
N |
N1 |
P |
R |
S |
b |
h |
L |
L1 |
|
NP-1.1-4 |
155 |
75 |
200 |
2.9 |
M10 |
170 |
260 |
170 |
420 |
|
NP-3-4 |
225 |
155 |
285 |
7.5 |
17 |
190 |
355 |
210 |
535 |
|
NP-4-4 |
225 |
155 |
285 |
7.5 |
17 |
190 |
355 |
210 |
535 |
|
NP-5.5-4 |
255 |
185 |
320 |
6 |
18 |
190 |
390 |
210 |
620 |
|
NP-7.5-4 |
255 |
185 |
320 |
6 |
18 |
190 |
390 |
210 |
620 |
|
NP-13-4 |
255 |
185 |
320 |
6 |
18 |
270 |
410 |
310 |
750 |

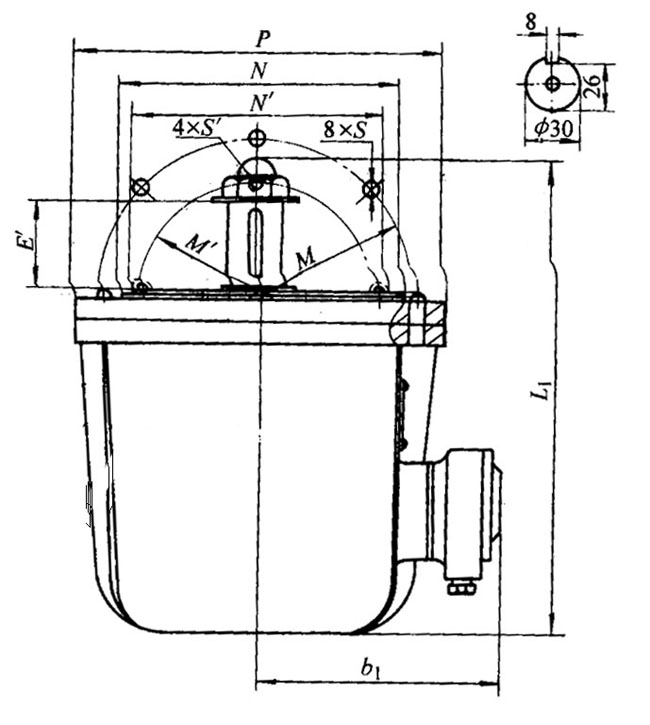

圖2 NPL型外形尺寸圖（見表4）
表4 （單位：mm）
|
型號 |
E′ |
M |
M′ |
N(d) |
N′（d3） |
P |
S |
S′ |
b1 |
L1 |
|
NPL-2.2-6 |
50 |
310 |
185 |
275 |
200 |
340 |
14 |
M6 |
240 |
440 |
|
NPL-5.5-6 |
65 |
390 |
250 |
310 |
270 |
410 |
18 |
M6 |
285 |
555 |
|
|
|
|
