            SGW—40T型礦用減速機外形及安裝尺寸
              詳細介紹:
            發布時間:2007/8/10 14:32:36

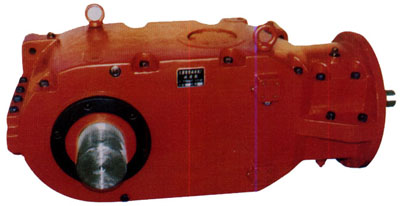

            SGW—40T型礦用減速機外形及安裝尺寸



            SGW—40T減速機
            件速級別
            第一級
            第二級
            第三級
            電機功率
            主動
            從動
            主動
            從動
            主動
            從動
            齒數
            11
            12
            17
            54
            15
            44
            40KW
            模數
            Ms=7.75
            Mn=5
            Mn=7
            總傳動比
            傳動比
            2.6364
            3.1765
            2.9333
            i=24.564
            入軸結構尺寸
            EXT16Z×2.5m×30P×6h
            重量
            出軸結構尺寸
            φ90h8
            500公斤
            配件目錄
            序號
            名稱
            圖號
            單位
            材料
            重量
            1
            箱體
            IST010200-13/14
            HT250
            340
            2
            一軸總成


            25.4
            3
            二軸總成


            29.63
            4
            三軸總成


            49.54
            5
            四軸總成


            117.64
            6
            軸圓弧傘齒輪
            IST0102-01-1
            20CrMnTi
            9.6
            7
            圓弧傘齒輪
            IST010202-3
            20CrMnTi
            8.8
            8
            軸斜齒輪
            IST010202-1
            20CrMnTi
            13.5
            9
            斜齒輪
            IST010203-2
            20CrMnTi
            24.6
            10
            軸齒輪
            IST010203-1
            20CrMnTi
            16.1
            11
            正齒輪
            IST010204-2
            20CrMnTi
            42.5
            12
            輸出軸
            IST010204-3
            40Cr
            44.5
            13
            法蘭盤
            IST010200-1A
            HT250
            5.8
            14
            一軸軸承蓋
            IST0102-01-5
            HT150
            4
            15
            調整螺母
            IST0102-01-2
            45
            1.56
            16
            軸承套
            IST0102-01-3
            45
            8

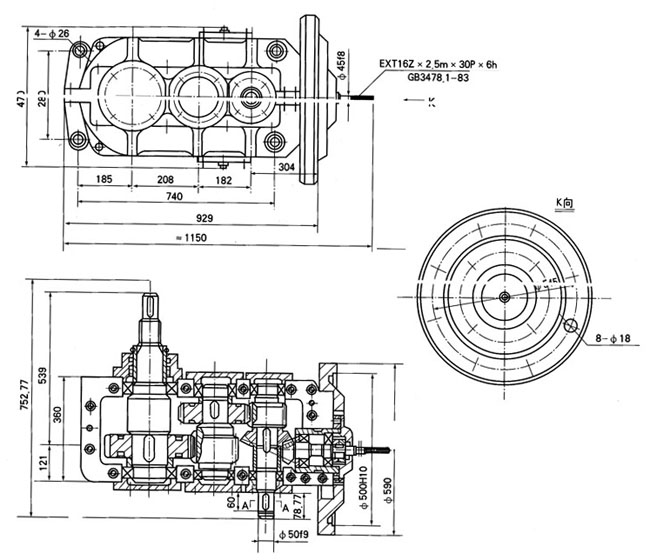

            SGW—40T型礦用減速機外形及安裝尺寸

            減速器主要參數表
            減速級別
            主動輪
            從動輪
            螺旋角變位系數
            傳動比
            第一級
            11
            29

            2.634
            第二級
            17
            54

            3.177
            第三級
            15
            44

            2.933
            總傳動比
            24.564




               SGW—40T型礦用減速機   相關參數列表
            SGW—40T型礦用減速機外形及安裝尺寸
