| YYB系列油泵專用三相異步電動機在線購買 |
|
| 本產品詳細參數 |
 |
YYB系列油泵專用三相異步電動機外形及安裝尺寸 |
 |
| |
詳細介紹： |
發布時間：2007/8/10 14:50:19 |
|
| |

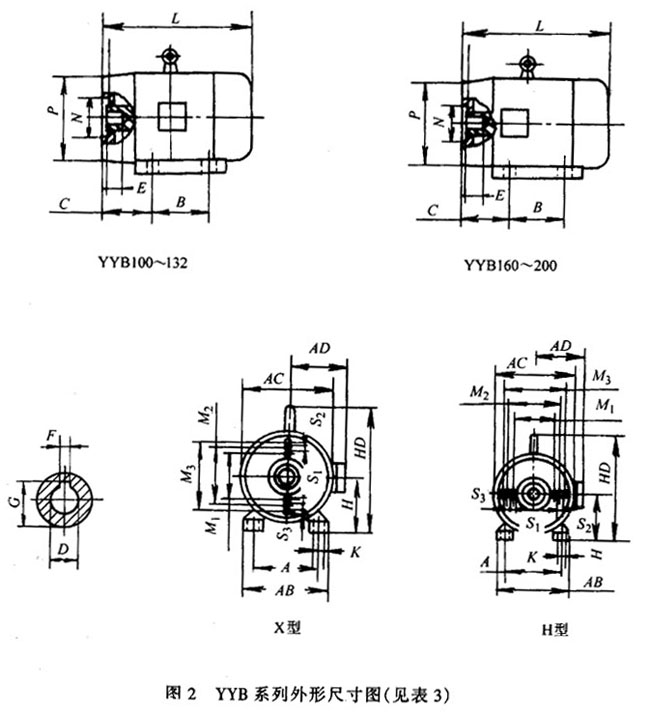

YYB系列電動機外形及安裝尺寸與Y系列電動機響應的規格基本相同，只是YYB系列電動機的軸伸端的端蓋與Y系列略有差別。無錫華達電機有限公司外形及安裝尺寸（見圖1、表2）。濟南第一電機廠的外形及安裝尺寸（見圖2、表3）。

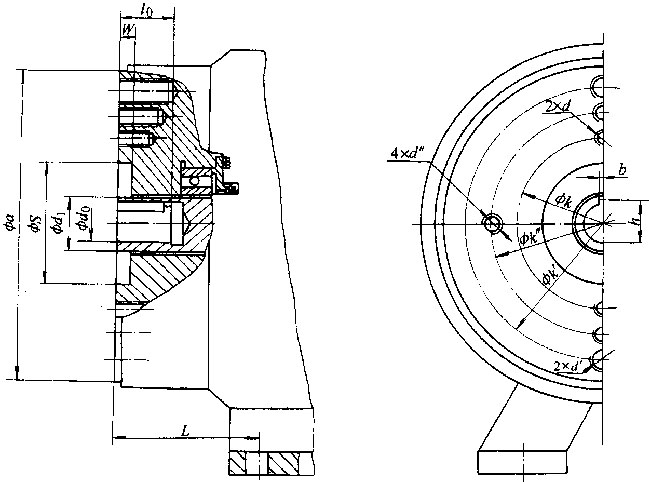

圖1 YYB系列軸身及外形安裝尺寸（見表2）
表2 （單位：mm）
|
型號 |
L |
φS |
φd1 |
φd0 |
b |
h |
W |
φa |
l0 |
φK |
d |
φk＇ |
d＇ |
φK＂ |
d＂ |
備注 |
|
YYB90S
YYB90L |
|
50 |
25 |
16 |
5 |
18.3 |
9 |
130 |
25 |
— |
— |
109 |
M10 |
80 |
M8 |
|
|
YYB100L |
74 |
80 |
34 |
20 |
6 |
22.8 |
9 |
180 |
32 |
— |
— |
140 |
M12 |
109 |
M10 |
|
|
YYB112M |
92 |
|
YYB132S
YYB132M |
107 |
40 |
230 |
|
YYB160M
YYB160L |
119 |
100 |
45 |
30 |
8 |
33.3 |
11 |
260 |
45 |
140 |
M12 |
224 |
M20 |
180 |
M16 |
電機后蓋允許旋轉90℃安裝 |
|
YYB180M
YYB180L |
133 |
55 |
|
YYB200L |
150 |
125 |
60 |
40 |
12 |
43.3 |
11 |
310 |
60 |
180 |
M16 |
280 |
M24 |
224 |
M20 |
|
YYB225S
YYB225M |
143 |
65 |
350 |
|
YYB250M |
190 |
70 |
450 |
|
YYB280S
YYB280M |
|
160 |
85 |
50 |
16 |
54.3 |
11 |
450 |
90 |
224 |
M20 |
— |
— |
280 |
M24 |
表3 （單位：mm）
|
型號 |
A |
B |
C |
D |
E |
F |
G |
H |
K |
M1 |
M2 |
M3 |
N |
S1 |
S2 |
S3 |
AB |
AD |
AC |
HD |
P |
L |
|
YYB100L |
160 |
140 |
74 |
20 |
32 |
6 |
22.8 |
100 |
12 |
109 |
140 |
— |
80 |
M10 |
M12 |
— |
205 |
180 |
205 |
245 |
150 |
330 |
|
YYB112M |
190 |
140 |
77 |
112 |
245 |
210 |
270 |
315 |
166 |
350 |
|
YYB132S |
216 |
140 |
95.5 |
132 |
280 |
255 |
325 |
385 |
250 |
405 |
|
YYB132M |
178 |
445 |
|
YYB160M |
254 |
210 |
100 |
30 |
45 |
8 |
33.3 |
160 |
15 |
140 |
180 |
224 |
100 |
M12 |
M16 |
M20 |
325 |
255 |
325 |
385 |
250 |
480 |
|
YYB160L |
254 |
525 |
|
YYB180M |
279 |
241 |
107 |
180 |
355 |
285 |
360 |
430 |
260 |
545 |
|
YYB180L |
279 |
585 |
|
YYB200L |
318 |
305 |
113 |
40 |
60 |
12 |
43.3 |
200 |
19 |
180 |
224 |
280 |
125 |
M16 |
M20 |
M24 |
395 |
310 |
400 |
475 |
330 |
645 |
注：1.Z型—凸緣螺孔縱向安置。
2.H型—凸緣螺孔橫向安置。 |
|
|
|
