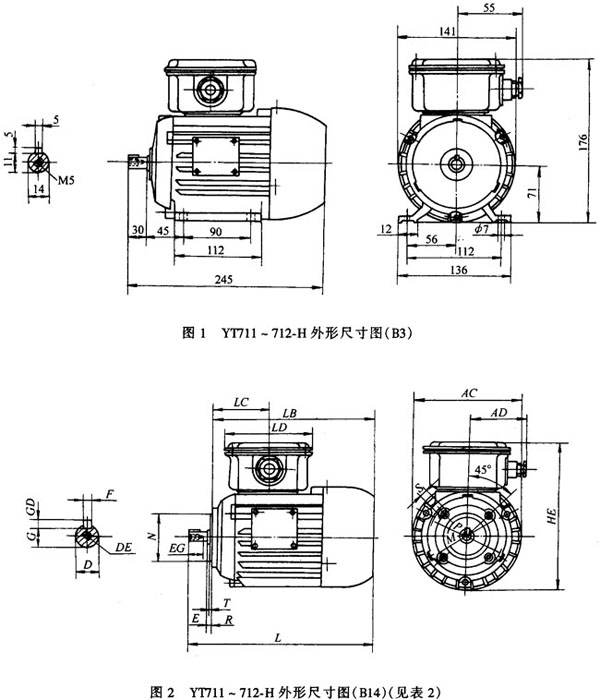

表2 (單位:mm)
|
型號 |
D |
E |
F |
G |
GD |
M |
N |
P |
S |
DE |
AC |
AD |
HE |
LB |
L |
LC |
LD |
|
YT711～712-H(B14) |
14 |
30 |
5 |
11 |
5 |
85 |
70 |
105 |
M6 |
M5 |
141 |
55 |
176 |
225 |
255 |
83 |
100 |
|
YT711～712-H(B5) |
14 |
30 |
5 |
11 |
5 |
130 |
110 |
160 |
10 |
M5 |
141 |
55 |
185 |
225 |
255 |
80 |
100 |
注：B5型外形圖略。

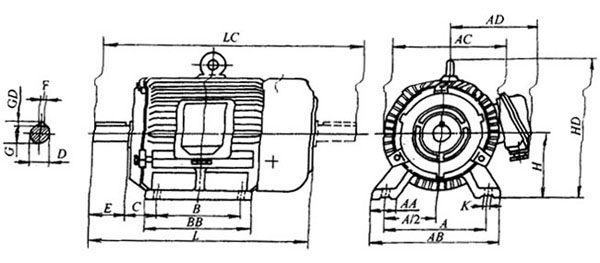

圖3 YT80～112M-H外形尺寸圖（B3）（見表3）
表3 （單位：mm）
|
型號 |
A |
B |
C |
D |
E |
F |
G |
GD |
H |
K |
AA |
AB |
AC |
AD |
BB |
HD |
L |
LC |
|
YT80-H |
125 |
100 |
50 |
19 |
40 |
6 |
15.5 |
6 |
80 |
10 |
38 |
165 |
165 |
160 |
135 |
205 |
290 |
225 |
|
YT90S-H |
140 |
100 |
56 |
24 |
50 |
8 |
20 |
7 |
90 |
10 |
40 |
180 |
180 |
175 |
135 |
225 |
320 |
370 |
|
YT90L-H |
140 |
125 |
56 |
24 |
50 |
8 |
20 |
7 |
90 |
10 |
40 |
180 |
180 |
175 |
160 |
225 |
350 |
400 |
|
YT100L-H |
160 |
140 |
63 |
28 |
60 |
8 |
24 |
7 |
100 |
12 |
45 |
205 |
205 |
185 |
180 |
250 |
385 |
445 |
|
YT112M-H |
190 |
140 |
70 |
28 |
60 |
8 |
24 |
7 |
112 |
12 |
55 |
230 |
230 |
195 |
185 |
270 |
405 |
465 |

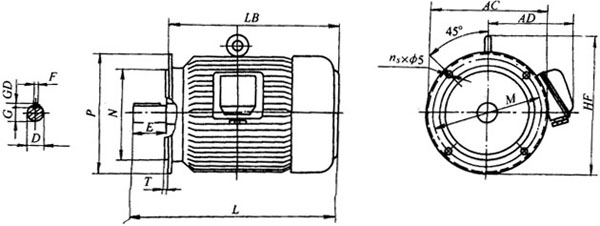

圖4 YT80～112M-H外形尺寸圖（B5）（見表4）
表4 （單位：mm）
|
中心高 |
D |
E |
F |
G |
GD |
M |
N |
P |
T |
nS |
AC |
AD |
HF |
LB |
L |
|
80 |
19 |
40 |
6 |
15.5 |
6 |
165 |
130 |
200 |
3.5 |
4 |
165 |
160 |
230 |
250 |
290 |
|
90S |
24 |
50 |
8 |
20 |
7 |
165 |
130 |
200 |
3.5 |
4 |
180 |
175 |
235 |
270 |
320 |
|
90L |
24 |
50 |
8 |
20 |
7 |
165 |
130 |
200 |
3.5 |
4 |
180 |
175 |
235 |
300 |
350 |
|
100L |
28 |
60 |
8 |
24 |
7 |
215 |
180 |
250 |
4 |
4 |
205 |
185 |
275 |
325 |
385 |
|
112M |
28 |
60 |
8 |
24 |
7 |
215 |
180 |
250 |
4 |
4 |
230 |
195 |
285 |
345 |
405 |
表5 （單位：mm）
|
型號 |
D |
E |
F |
G |
GD |
M |
N |
P |
S |
DE |
AC |
AQ |
HB |
LA |
LB |
LC |
LD |
L |
EG |
a |
|
YT80-H |
19 |
40 |
6 |
15.5 |
6 |
100 |
80 |
120 |
M6 |
M8 |
165 |
100 |
115 |
10 |
100 |
176 |
250 |
290 |
25 |
5° |
|
YT90S-H |
24 |
50 |
8 |
20 |
7 |
115 |
95 |
140 |
M8 |
M8 |
180 |
100 |
125 |
10 |
106 |
182 |
270 |
320 |
25 |
5° |
|
YT90L-H |
24 |
50 |
8 |
20 |
7 |
115 |
95 |
140 |
M8 |
M8 |
180 |
100 |
125 |
10 |
123.5 |
199.5 |
300 |
350 |
25 |
5° |
|
YT100L-H |
28 |
60 |
8 |
24 |
7 |
130 |
110 |
160 |
M8 |
M8 |
205 |
100 |
135 |
10 |
133 |
209 |
325 |
385 |
25 |
5° |
|
YT112M-H |
28 |
60 |
8 |
24 |
7 |
130 |
110 |
160 |
M8 |
M8 |
230 |
100 |
147 |
10 |
140 |
116 |
345 |
405 |
25 |
5° |
|
