一、概述
YGF系列三相異電動機是耐高溫200℃或280℃應急用全封閉自扇冷式籠型三相異步電動機。
電動機具有效率高、性能好、噪聲底、振動小等優點，功率等級和安裝尺寸、防護等級和接線端標志等均符合國際電工委員會IEC有關標準規定。
電動機可廣泛用于不含易燃，易爆或腐蝕性氣體的場所，能在200℃或280℃高溫環境中延續使用1h，起救災排煙應急之用。因此適用于地鐵、隧道、倉庫、高層建筑的通風設備和消防設備。
使用條件
表1
|
環境溫度 |
不超過40℃ |
200℃或280℃ |
環境溫度 |
不超過40℃ |
200℃或280℃ |
|
海拔 |
不超過1000m |
接法 |
3kW及以下規格為Y聯結 |
|
頻率 |
50HZ |
4KW及以上規格為△聯結 |
|
電壓 |
380V |
工作方式 |
連續（S1） |
延續使用1h |

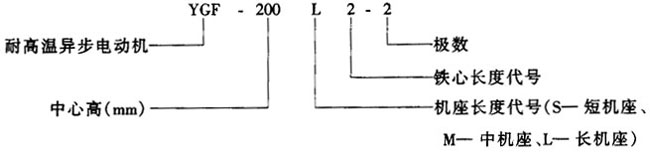

型號含義
YGF系列耐高溫三相異步電動機的機座號、功率及轉速對應關系，見表2。
表2
|
機座號 |
同步轉速/（r/min） |
|
3000（2極） |
1500（4極） |
1000（6級） |
750（8極） |
600（10極） |
|
額定功率/kW |
|
561
562
563 |
0.12
0.18
0.25 |
0.09
0.12
0.18 |
— |
— |
— |
|
711
712
713 |
0.37
0.55
0.75 |
0.25
0.37
0.55 |
— |
— |
— |
|
802 |
1.1 |
0.75 |
— |
— |
— |
|
90S |
1.5 |
1.1 |
0.75 |
— |
— |
|
90L |
2.2 |
1.5 |
1.1 |
— |
— |
|
100L12 |
3 |
2.2
3 |
1.5 |
— |
— |
|
112M |
4 |
4 |
2.2 |
— |
— |
|
132S12 |
5.5
7.5 |
5.5 |
3
4 |
2.2 |
— |
|
132M12 |
— |
7.5 |
5.5 |
3 |
— |
|
160M12 |
11
15 |
11 |
7.5 |
4
5.5 |
— |
|
160L |
18.5 |
15 |
— |
7.5 |
— |
|
180L |
22 |
18.5 |
11 |
— |
— |
|
180L |
— |
22 |
15 |
11 |
— |
|
200L12 |
30
37 |
30 |
18.5 |
15 |
— |
|
225S |
— |
37 |
22 |
18.5 |
— |
|
225M |
45 |
45 |
30 |
22 |
— |
|
250M |
55 |
55 |
37 |
30 |
— |
|
280S |
75 |
75 |
45 |
37 |
— |
|
280M |
90 |
90 |
55 |
45 |
— |
|
315S |
110 |
110 |
75 |
55 |
45 |
|
315M |
132 |
132 |
110 |
75 |
55 |
|
315L12 |
160
200 |
160
200 |
132
160 |
110 |
75 |
|
35512 |
250 |
250 |
200 |
132
160 |
90
110 |
|
355L |
315 |
315 |
250 |
200 |
132 |
二、結構形式
1）電動機為全封閉型，防護性能符合IEC規定的IP44防護等級的防護要求，也可制成IP54、IP55、IP56等防護等級。
2）采用C級絕緣材料，繞組具有良好的電氣、機械、防潮性能及耐高溫性能。
3）接線盒具有良好的密封性能，出線口有鎖緊裝置，電機可從與電動機軸線平行或垂直的四個方向任意出線。
