一、概述

YLD型爐用多速電動機是開啟式自扇冷式籠型三相異步電動機，外殼防護等級為IP23。該電動機軸身能在950℃高溫下連續長期運行。電動機具有效率高、壽命長、結構合理、運行安全可靠、使用維護方便等特點。

本電機主要適用于罩式光亮熱處理爐內風扇作為原動力。

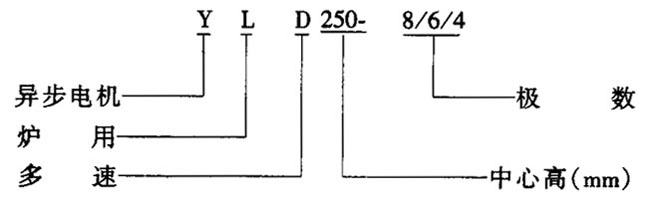

型號含義

電動機的額定電壓為380V；額定頻率為50H_Z。



        二、結構簡介

機座采用鑄鐵鑄成，端蓋用鑄剛鑄成。

定子繞組采用F級絕緣，并在繞組端部埋有溫度計電器。繼電器斷開溫度145℃。

軸采用Cr18Ni25Si2優質耐高溫鋼。

軸承及潤滑：使用Z1級電機傳用軸承，精度高、噪聲小，潤滑采用鋰基潤滑脂。

風扇：采用兩個風扇，軸伸端風扇為徑向風扇，由鋁合金鑄成。非軸伸端風扇為軸流風扇，用鋼板焊成。
