一、概述

YDF-N系列核電用閘門異步電動機，專門為核電環境使用設計制造的電動機。設計中采用了耐高溫、耐副照的絕緣材料，電動機適合用于高溫、潮濕、粉塵等場合及某些含有有害氣體的場所工作。

該電機只有一種轉速（1500r/min），額定功率反圍0.025～30kW，額定電壓380V、50H_Z。電動機的定額短時工作制S2—10min。

電動機具有起動轉矩高、轉動慣量小等特點。能保證在閥門啟閉的短時間內，提供教高的轉矩，使其打的開、關的緊、動作靈活、運行可靠，并能快速準確的停車。

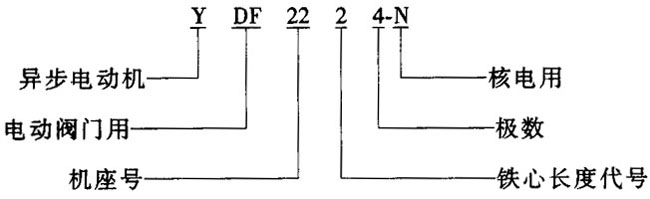

型號含義



       二、結構簡介

YDF-N系列核電專用閥門電動機全部采用耐高溫、耐輻射的絕緣材料，絕緣等級為H級。定子采用真空壓力浸漆。電動機引出線、密封圈采用硅橡膠材質。電動機的外殼防護等為IP65。

電動機無風扇、無散熱筋的自冷結構。電動機無出現盒，引出線直接從端面引出。
