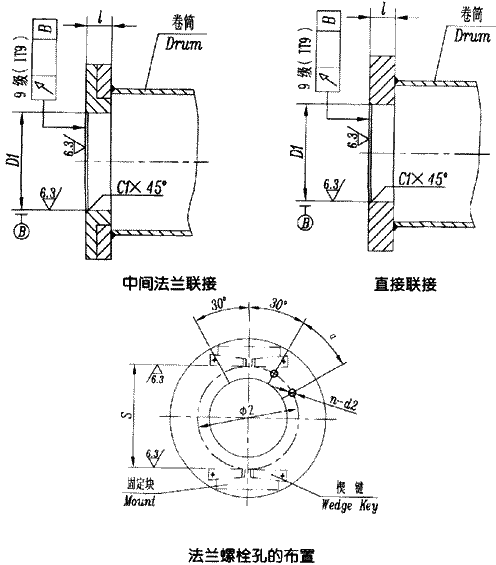

聯軸器與鋼絲繩卷筒的聯接采用楔鍵聯結結構，有中間法蘭聯接和直接聯接兩種方式，具有結構和要求如圖所示，聯接尺寸見表6。

    表6 聯接法蘭尺寸

型號	L(mm)	C1(mm)	S(F8)(mm)	φ2(mm)	D1(F8)(mm)	α(°)	n-d2(mm)
DC01A DC01B	≥20	4	360	360	280	30	10-18	10-M16
DC02A DC02B			380	380	310
DC03A DC03B			400	400	340		10-22	10-M20
DC35A DC35B	≥25		460	460	400
DC04A DC04B			500	500	420	20	14-22	14-M20
DC05A DC05B	≥30	5	530	530	450
DC55A DC55B	≥35		560	560	500	13.3	20-22	20-M20
DC06A DC06B			580	600	530
DC65A DC65B			590	615	545	10	26-22	26-M22
DC07A DC07B			600	630	560
DC08A DC08B	≥45		640	660	600		26-26	26-M24
DC09A DC09B			700	730	670
DC10A DC10B			760	800	730

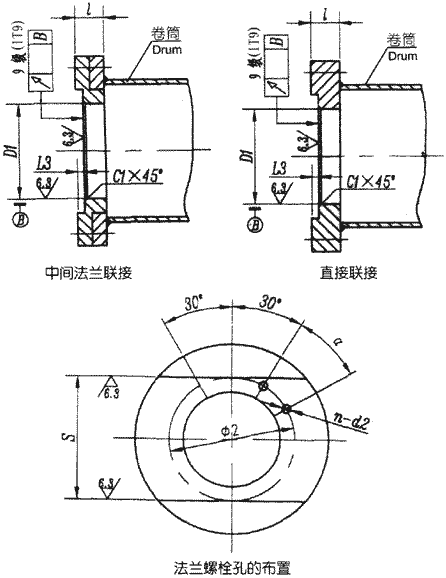

    聯軸器與鋼絲繩卷筒的聯接方式也可采用下圖所示結構，也有中間法蘭聯接和直接聯接兩種，具體要求如圖示，聯接尺寸見表7。
