一、概述

YC系列單相電容起動電機采用先進的技術設計，使用優質材料制造，具有外形美觀、性能先進，維護方便、運行可靠等優點，其安裝尺寸的名稱及符號均符合IEC標準。適用于驅動小型機床、水泵， 對只有單相電源的家庭、作坊尤為適用。

電動機的額定頻率為50H_Z、60H_Z,電壓為220V，防護型式為IP44。絕緣等級有E級、B級兩種。

該電動機輸出功率4KW及以上采用電容起動、運轉，具有起動轉矩大、運轉平穩、溫升低、噪聲小、過載能力強等優點。

使用條件  環境溫度隨季節變化，單不超過40℃；海拔不超過1000m；空氣相對濕度為90％（25℃時）；頻率為50H_Z；電壓為220V；工作方式為連續S1運行。

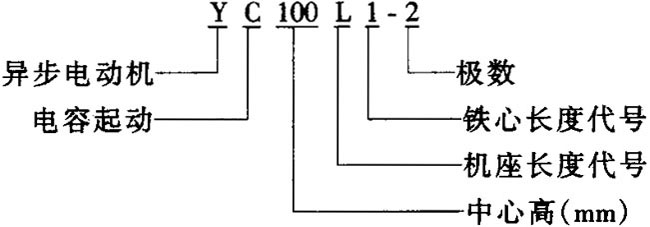

型號含義

      二、結構簡介

YC系列電動機防護型式為全封閉式，扇冷結構。電動機上部有一電容器并配有離心起動開關。

電動機其安裝方式有以下幾種：

B3：機座帶底腳，端蓋無凸緣；

B5：機座不帶底腳，端蓋有凸緣；

B35：機座帶底腳，端蓋有凸緣；

B14：機座不帶底腳，端蓋有小凸緣；

B34：機座帶底腳，端蓋有小徒緣。
