一、概述
YBGB系列管道泵用隔爆型異步電動機是化工、石油等部門輸送管道泵配套的專用電動機。該電動機是在YB系列電動機派生的全封閉自扇冷式電動機。
電動機具有高效、節能、溫升裕度大、壽命長、性能好、噪聲低、振動力、隔爆性能優良等特點。
電動機符合國家標準GB3836.2—1983《爆炸性環境用電氣設備 隔爆電氣設備“d”》的規定。
防爆等級dⅡAT4型適用于含有ⅡA級，溫度組別為T1、T2、T3、T4組爆炸危險性混合物存在的場所。
防爆等級dⅡBT4型適用于含有ⅡB級，溫度組別為T1、T2、T3、T4組爆炸危險性混合物存在的場所。
電動機主體外殼防護等級：戶內用為IP44，戶外用IP54，接線盒均為IP54。如訂貨時不注明防護等級者，均按IP44供貨。

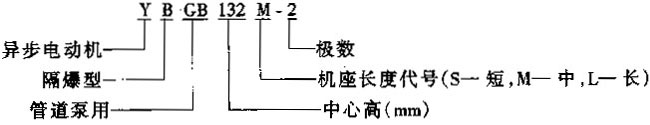

型號含義
使用條件環境空氣溫度隨季節變化，范圍為-20～+40℃；海拔不超過1000m；頻率為50HZ；空氣中經�；虿欢ㄆ诘卮嬖谝环N或多種化學腐蝕介質，其允許濃度不大于表1規定。戶外形電動機除適應上述條件外，還應適應下列環境條件：最大降雨量5mm/min；太陽輻射強度1000W/m2 ；有塵砂、冰、雪、霜和露。
電動機的接法，在電壓380V，功率3KW及以下者為Y聯結；4KW及以上者為△聯結；660V為Y聯結。
表1
|
化學腐蝕介質 |
允許濃度/（mg/m3） |
備注 |
|
氧氣 |
0.25 |
|
|
氯化氫 |
2.00 |
|
|
二氧化硫及三氧化硫 |
3.00 |
折算為二氧化硫濃度 |
|
氮的氧化物 |
1.50 |
折算為五氧化二氮濃度 |
|
硫化氫 |
4.50 |
|
|
氨氣 |
5.00 |
|
|
酸霧、堿霧 |
少量 |
|
二、結構簡介
定子：定子鐵心繞組經浸漬處理，使之形成為一個完整的整體，繞組及絕緣具有良好的電氣、機械、防潮性能及熱穩定性。電動機的絕緣等級為F級，但溫升限值在B級允許范圍內，即戶內為80K，戶外為75K，溫升裕度大，使用壽命長。
轉子：電動機采用熱套或冷壓工藝，鑄鋁轉子，并經校驗動平衡。
接線盒：YBGB系列電動機的接線盒為圓筒形隔爆結構，盒內有較大的空腔，便于接線，進線分橡套電纜和鋼管布線兩種，并按不同的起動要求，分別制成一個或兩個進線口，接線盒空腔與機座主空腔之間為螺紋隔爆結構。接線盒位于靠近軸伸端，可以兩側進線。定貨時無特殊要求，均按一個進線口供貨。
風罩：鋼板結構，其通孔為8mm×8mm方孔，在防止一定大小外物侵入的前提下得到最大的通風面積，風路暢通，外形美觀，剛性好，防護等級為IP20。
軸承：選用電機專用軸承和止推軸承，承受軸向力。
電動機的安裝結構型式為立式安裝。
電動機接線盒鋼管布線的進線口螺紋規格，見表2。
表2 （單位：mm）
|
中心高 |
進線口螺紋 |
中心高 |
進線口螺紋 |
|
80～112
132～180 |
M30×2
M36×2 |
200～225
250～280 |
M48×2
M64×2 |
