DISCO無段變速機特點 |
 |
| |
詳細介紹： |
發布時間：2008/4/21 19:25:55 |
|
| |
特點:
(1) 低速時扭力變大效率高
KIMPO-DISCO無段變速機,輸入容量自0.18kw~22kw,其扭力的傳導是由多組斜面游星片面的傳導,所以能夠承受過負載、沖擊負荷和反動作負荷的特殊環境,在低速時因游星片軌道擴大而力臂增大,故扭力變大效率特高。
(2) 全封閉機械式變速
KIMPO-DISCO無段變速機,經由機械方式變速,且全封閉在框架內,故在特殊場所,如爆炸性、易燃性、粉塵性、酸堿性、潮濕性場所,只要馬達選用得當,均能適應沒有危險且壽命特長。
(3) 穩定:速度變動率在0.01﹪以內
機械式變速的另一特色,就是速度穩定變動率低,游星片的組合均附調壓裝置,故速度穩定不會因環境溫升改變或使用過久而失去準確性。
(4) 體積小、重量輕、介面特性佳
KIMPO-DISCO本體1HP僅152mm長,體積小重量輕,且立式、臥式,雙軸型均可配合在整體的聯動系統中,可適用單一馬達驅動,降低成本、減少故障,提高系統聯動的特性,因此雙軸型的應用不可或缺。
(5) 變速操作容易
由采用操作輪,變速容易,運轉中不管是否在負載狀態下,均可快速而確實地變速,并且可以裝用各種遙控裝置,與P.L.D.自動控制。
(6) 應用范圍廣泛
任何速度均可指定,任何角度均可安裝,不受入力軸變速的限制,且能配合各種馬達及減速機使用。

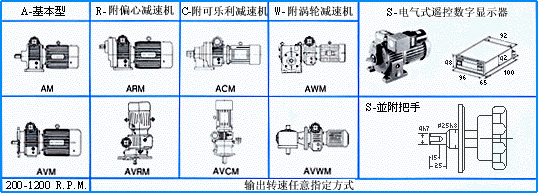

各系列機種例:
注: 出力軸按裝方向均可指定,并可做雙軸使用
常用出力軸回轉數選擇表:
|
出力軸回轉數(RPM) |
減速比 |
變速范圍 |
減速機形式 |
代號 |
|
4P 60Hz |
4P 50Hz |
|
1200~200 |
1000~165 |
|
1/1.4~1/8.4 |
A系列 |
AM AVM |
|
480~80 |
400~66 |
2.5 |
1/3.5~1/21 |
R型: 附偏心齒輪減速機 |
ARM AVRM |
|
240~40 |
200~33 |
5 |
1/7~1/42 |
|
120~20 |
100~16.5 |
10 |
1/14~1/84 |
C型: 附擺線型減速機
G型: 附齒輪減速機
W型: 附蝸輪減速機 |
AGM
AVGM
AWM
AVWM |
|
80~13.3 |
66.6~11 |
15 |
1/21~1/26 |
|
60~10 |
50~8.3 |
20 |
1/28~1/168 |
|
40~6.7 |
33.3~5.5 |
30 |
1/42~1/251 |
|
20~3.3 |
16.7~2.8 |
60 |
1/84~1/509 |

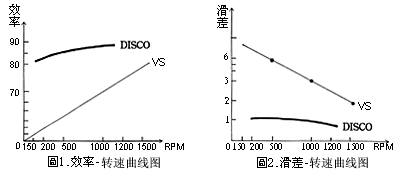

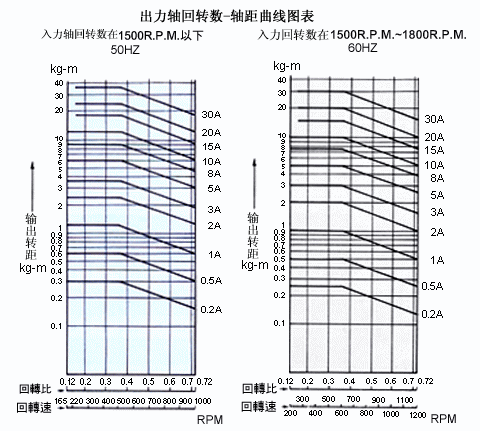

轉矩特性:
|
|
|
