主要用途

   適用于大型蝶閥和球閥等閥門。

   結構特點

   1、速比大、輸出扭矩大，相對體積小。

   2、通過變換齒輪箱與殼體的相對位置，即可做地下頭使用。

   3、設計符合AWWA C504規范要求。

   安裝程序

   1、檢查殼體法蘭盤的連接尺寸與訂貨要求是否一致，與要西裝的閥體外伸軸及安裝法蘭盤是否相符。

   2、檢查無誤裝本裝置裝于閥門上。

   3、轉動裝置上的手輪，調整限位螺母，使指示盤上的指示針能在全關時指向CLOSED，全開時指向OPEN。

   維修保養

   1、不得在超越本裝置額定工況的條件下使用。

   2、將所有活動零件用美孚EP-2潤滑脂厚厚涂上一層。

   3、每兩年定期檢查裝置潤滑情況。

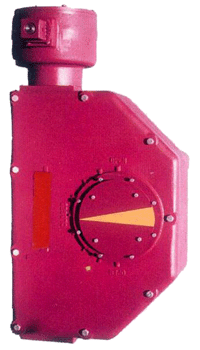

   XLS系列絲杠螺母式閥門減速器技術參數

型號	輸出轉扭	速比	開啟圈數	錐齒輪速比	最大閥桿直徑
XLS1	25000	720：1	180	3：1	127.3
XLS1B*
XLS2	57000	1100:1	275	5:1	171.7
XLS2B*
XLS3	122000	2200：1	550	7.5:1	203.5
XLS3B*
