平行軸齒輪箱

       四級傳動

       臥式安裝

       類型  JH4.H

       規(guī)格 7…12

規(guī)格	尺寸mm
	輸    入    軸
	iN=100-180		iN=125-224		iN=200-355		iN=250-450		G1
	d11)	I1	d11)	I1	d11)	I1	d11)	I1
7	30	50			24	40			180
8			30	50			24	40	180
9	35	60			28	50			215
10			35	60			28	50	215
11	45	100			32	80			250
12			45	100			32	80	250

規(guī)格	尺寸mm

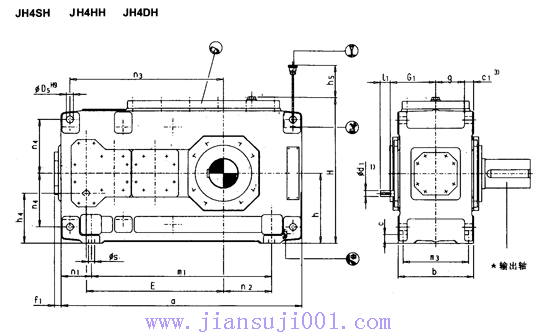

	齒   輪   箱
	a	b	c	c1	D5	E	f1	g	h	h4	h5	H	m1	m3	n1	n2	n3	n4	s
7	845	300	35	36±1	28	495	37	114	280	200	140	572	605	260	120	130	560	215	24
8	950	300	35	36±1	28	540	37	114	280	200	140	582	710	260	120	190	605	215	24
9	1000	370	40	45±1.5	36	580	43	140	320	230	150	662	710	320	145	155	660	245	28
10	1100	370	40	45±1.5	36	630	43	140	320	230	150	662	810	320	145	205	710	245	28
11	1200	430	50	54±1.5	40	705	47	161	380	270	165	782	870	370	165	180	805	300	35
12	1355	430	50	54±1.5	40	775	47	161	380	270	165	790	1025	370	165	265	875	300	35

規(guī)格	尺寸mm									潤滑油 (I)	重量 (kg)

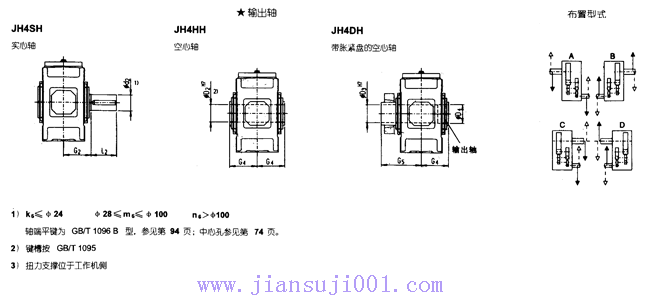

	輸出軸
	JH4SH			JH4HH		JH4DH
	d21)	G2	I2	D22)	G4	D3	D4	G4	G5
7	120	195	210	115	195	120	120	195	280	25	550
8	130	195	250	125	195	130	130	195	285	27	645
9	140	235	250	135	235	140	145	235	330	48	875
10	160	235	300	150	235	150	155	235	350	50	1010
11	170	270	300	165	270	165	170	270	400	80	1460
12	180	270	300	180	270	180	185	270	405	87	1725
