JH/B系列齒輪箱平鍵和鍵槽外形及安裝尺寸

詳細介紹：

發布時間：2008/8/4 10:41:59

齒輪箱

選擇GB配合精度

平鍵和鍵槽

選擇GB配合精度
選擇ISO配合精度	軸		軸公差	孔公差
	d
	大于 mm	至 mm
軸公差根據金象標準確定		25	k6	H7
	25	100	m6
	100		n6

對于重載工作條件，如帶載反向回轉，建議采用比較緊密的配合，輪轂鍵槽寬度應選擇GBP9公差等級。

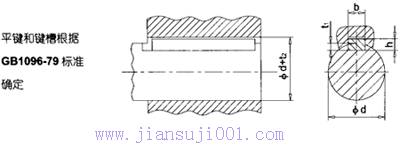

平鍵
平鍵緊固方式，采有無錐度聯接。	直徑 d		寬度 b 1) mm	高度 h mm	軸鍵槽深度 t₁ mm	輪轂鍵槽深度 d+t₂ GB1096-79 mm
平鍵緊固方式，采有無錐度聯接。	大于 mm	至 33	寬度 b 1) mm	高度 h mm	軸鍵槽深度 t₁ mm	輪轂鍵槽深度 d+t₂ GB1096-79 mm
	8 10 11	10 12 17	3 4 5	3 4 5	1.8 2.5 3	d+1.4 d+1.8 d+2.3
	17 22 30	22 30 38	6 8 10	6 7 8	3.5 4 5	d+2.8 d+3.3 d+3.3
	38 44 50	44 50 58	12 14 16	8 9 10	5 5.5 6	d+3.3 d+3.8 d+4.3
	58 65 75	65 75 85	18 20 22	11 12 14	7 7.5 9	d+4.4 d+4.9 d+5.4
1）重載條件下輪轂平鍵鍵槽寬度b的公差帶應按 GBJS9或JBP9確定。	85 95 110	95 110 130	25 28 32	14 16 18	9 10 11	d+5.4 d+6.4 d+7.4
	130 150 170	150 170 200	36 40 45	20 22 25	12 13 15	d+8.4 d+9.4 d+10.4
	200 230 260	230 260 290	50 56 63	28 32 32	17 20 20	d+11.4 d+12.4 d+12.4
	290 330 380 440	330 380 440 500	70 80 90 100	36 40 45 50	22 25 28 31	d+14.4 d+15.4 d+17.4 d+19.4
