<三>TWC系列減速機外型及安裝尺寸

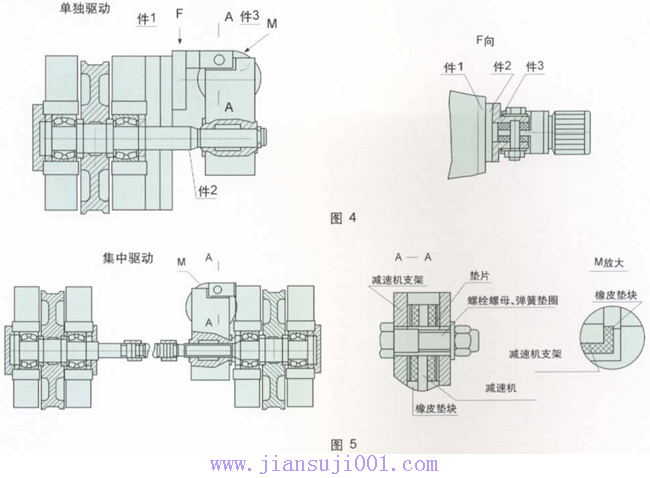

       1、安裝尺寸

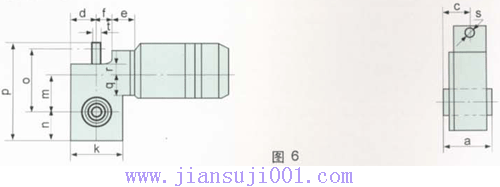

         2、外形及聯(lián)接尺寸

機座號	a	c	d	e	f	k	m	n	o	p	q	r	s	t	質(zhì)量 kg
TWC10	208	104	137	40	125	274	225	127	325	490	86	56	Φ22	26	72.25
TWC12	255	127.5	173	45	150	346	280	160	406	612	101.5	70	Φ26	36	141.32
TWC16	264	132	200	55	180	400	355	220	485	760	104	85	Φ34	46	210
TWC20	318	159	250	55	220	500	470	250	625	930	140	100	Φ40	50	350
TWC25	356.5	178.25	310	75	275	620	580	310	777	1160	180	125	Φ40	70	820
