平行軸齒輪箱

       三級傳動

       立式安裝

       類型JH3.V

       規格13...18

規格	尺寸mm
	輸    入    軸
	iN=22.4-45		iN=25-50		iN=28-56		iN=50-63		iN=56-71		iN=63-80		iN=71-90		iN=80-100		iN=90-112		G1
	d11)	I1	d11)	I1	d11)	I1	d11)	I1	d11)	I1	d11)	I1	d11)	I1	d11)	I1	d11)	I1
13	85	160					60	135					50	110					310
14					85	160					60	135					50	110	310
15	100	200					75	140					60	140					350
16			100	200					75	140					60	140			350
17	100	200					75	140					60	140					380
18			100	200					75	140					60	140			380
19						根據用戶要求供貨
20
21
22

規格	尺寸mm
	齒   輪   箱
	a	b	c	E	f2	f3	h	h2	m1	m2	n1	n2	p14)	p24)	s
13	1395	900	61±2	820	35	170	272.5	300	1300	680	50	360	50	500	48
14	1535	900	61±2	890	35	170	272.5	300	1440	680	50	430	50	500	48
15	1680	980	72±2	987	42	170	310	340	1565	750	60	430	50	570	55
16	1770	980	72±2	1033	42	170	310	340	1655	750	60	475	50	570	55
17	1770	1110	81±2	1035	42	210	340	374	1640	850	70	465	70	630	55
18	1890	1110	81±2	1095	42	210	340	374	1760	850	70	525	70	630	55
19						根據用戶要求供貨
20
21
22

規格	尺寸mm									潤滑油  (I)	重量 (kg)

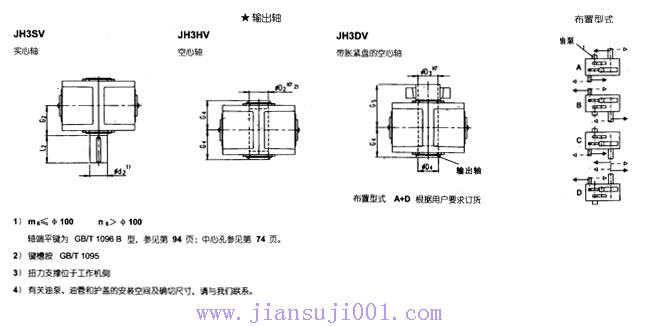

	輸出軸
	JH3SV			JH3HV		JH3DV
	d21)	G2	I2	D22)	G4	D3	D4	G4	G5
13	200	335	350	190	335	190	195	335	480	115	2155
14	210	335	350	210	335	210	215	335	480	126	2490
15	230	380	410	230	380	230	235	380	550	180	3260
16	240	380	410	240	380	240	245	380	550	190	3625
17	250	415	410	250	415	250	260	415	600	190	4250
18	270	415	470	275	415	280	285	415	600	200	4740
19					根據用戶要求供貨
20
21
22
