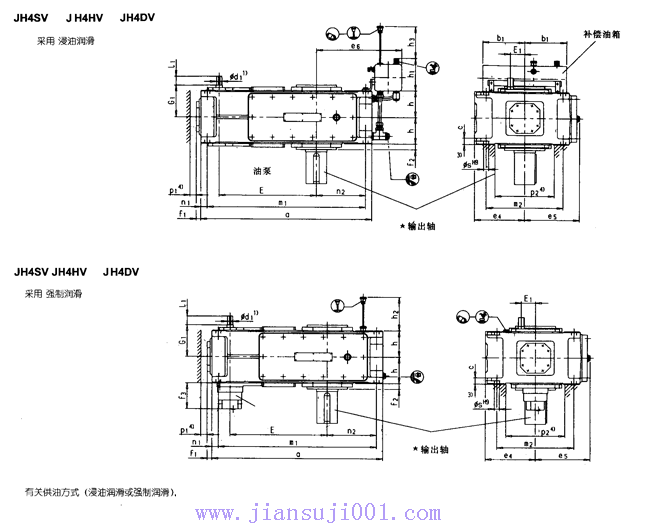

平行軸齒輪箱

      四級傳動

      立式安裝

      類型JH4.V

      規格7…12

規格	尺寸mm
	輸    入    軸
	iN=100-180		iN=125-224		iN=200-355		iN=250-450		G1
	d11)	I1	d11)	I1	d11)	I1	d11)	I1
7	30	50			24	40			180
8			30	50			24	40	180
9	50	60			28	50			215
10			50	60			28	50	215
11	45	100			32	80			250
12			45	100			32	80	250

規格	尺寸mm
	齒   輪   箱
	a	b1	c	e4	e5	e6	E	E1	f1	f2	f3
7	845	240	36±1	280	292	425	495	80	37	30	160
8	950	240	36±1	280	302	485	540	80	37	32	160
9	1000	330	45±1.5	320	342	560	580	90	43	32	170
10	1100	330	45±1.5	320	342	610	630	90	43	32	170
11	1200	330	54±1.5	380	402	595	705	110	47	35	170
12	1355	330	54±1.5	380	410	680	775	110	47	35	170

規格	尺寸mm
	齒   輪   箱
	h	h1	h2	h3	m1	m2	n1	n2	p14)	p24)	s
7	150	205	165	250	775	430	35	215	35	330	28
8	150	205	165	250	880	430	35	275	35	330	28
9	185	275	205	330	920	490	40	260	40	370	36
10	185	275	205	330	1020	490	40	310	40	370	36
11	215	275	240	340	1100	600	50	295	50	440	40
12	215	275	240	340	1255	600	50	380	50	440	40

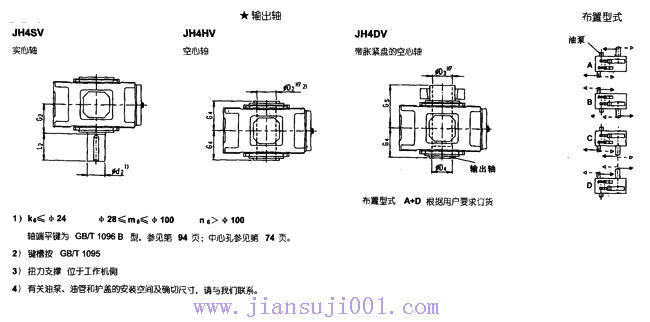

規格	尺寸mm									潤滑油		重量 (kg)
	輸出軸									浸油潤滑 (I)	強制潤滑 (I)
	JH4SV			JH4HV		JH4DV
	d21)	G2	I2	D22)	G4	D3	D4	G4	G5
7	120	195	210	115	195	120	120	195	280	50	20	550
8	130	195	250	125	195	130	130	195	285	60	25	645
9	140	235	250	135	235	140	145	235	330	95	38	875
10	160	235	300	150	235	150	155	235	335	110	45	1010
11	170	270	300	165	270	165	170	270	400	165	65	1460
12	180	270	300	180	270	180	185	270	405	180	75	1725
