JH/B系列軸端CM型中心孔外形及安裝尺寸

詳細介紹：

發布時間：2008/8/4 9:56:57

齒輪箱

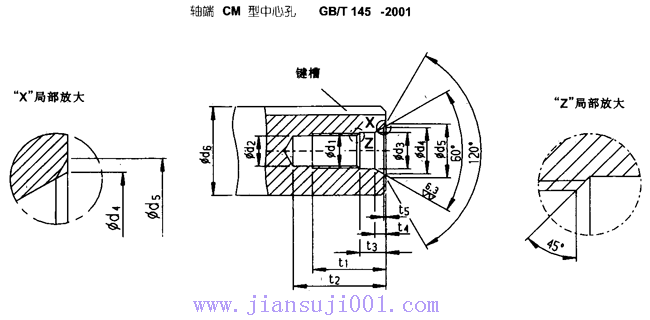

JH/B系列軸端CM型中心孔外形及安裝尺寸

推薦尺寸 d₆1)		CM型
大于	至	CM中心孔	d₁	d₂ 2)	d₃	d₄	d₅	t₁ +2	t₂		t₃ +1	t₄ ≈	t₅ ≈
大于	至		d₁	d₂ 2)	d₃	d₄	d₅	t₁ +2	min	max	t₃ +1	t₄ ≈	t₅ ≈
mm			mm
16 21 24	21 24 30	CM 6 CM 8 CM 10	M 6 M 8 M 10	5 6.8 8.5	6.4 8.4 10.5	9.6 12.2 14.9	10.5 13.2 16.3	16 19 22	20 25 30	22 28 34	5 6 7.5	2.8 3.3 3.8	0.4 0.4 0.6
30 38 50	38 50 85	CM 12 CM 16 CM 20	M 12 M 16 M 20	10.2 14 17.5	13 17 21	18.1 23 28.4	19.8 25.3 31.3	28 36 42	37 45 53	42 50 59	9.5 12 15	4.4 5.2 6.4	0.7 1.0 1.3
85 130* 225*	130 225* 500*	CM 24 CM 30 CM 36	M 24 M 30* M 36*	21 26.5 32	26 31 37	34.2 38 45	38 45 52	50 60 74	63 77 93	68 83 99	18 20 22	8 14 15	1.6 1.9 2.3

1）工件加工后最終尺寸

2）攻絲孔鉆頭直徑根據GB/T 145-2001確定

*）不是根據GB/T 145-2001確定的尺寸
